CHARM을 포함하는 DeltaV 전자 마샬링
마샬링 필드 배선의 복잡성 제거
마샬링 필드 배선의 복잡성 제거
전자 마샬링은 제어실 캐비닛에 영향을 주지 않고 플랜트 어디에나 I/O를 추가하는 유연성을 제공합니다. 전자 마샬링에서는 CHARM(CHARacterization Module)이라는 단일 채널 구성품에서 I/O 유형 연결성을 제공합니다. CHARM을 사용하면 모든 단일 유형의 현장 배선을 어디서나 마무리할 수 있습니다. 즉, 마샬링 캐비닛이나 교차 배선이 없고 적은 전선 수가 줄고 작업량이 크게 줄어들며 잠재적인 접촉 고장 접점이 감소합니다.
DeltaV 전자 마샬링
DeltaV™ S-시리즈 전자 마샬링은 월등한 유연성 및 사용 편의성으로 새로운 수준의 제어 시스템 I/O 성능을 제공합니다.
분산형 CHARM
광범위한 루프 도면 없이 전체 설치 비용을 크게 줄일 수 있습니다.

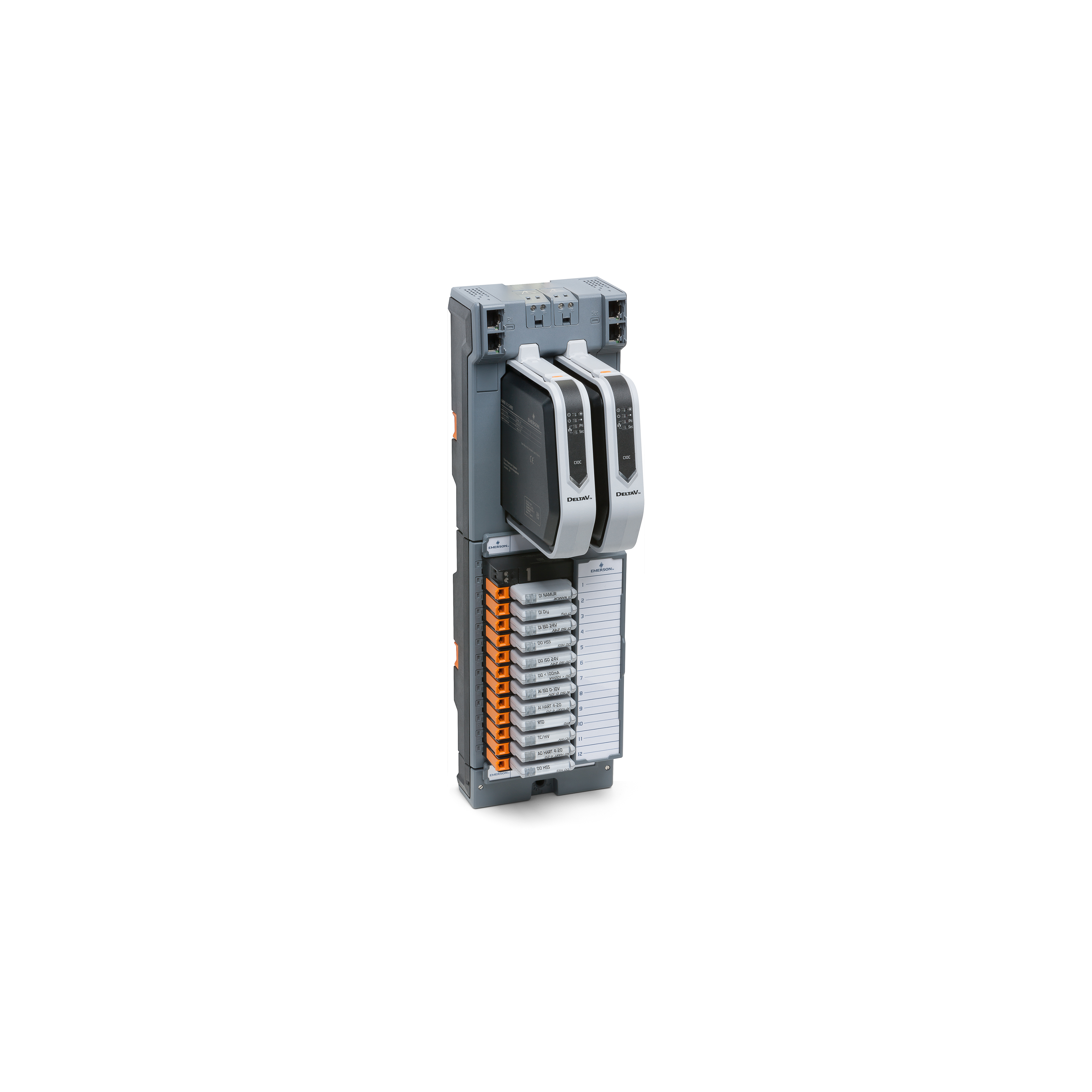

전자 마샬링은 제어실 캐비닛에 영향을 주지 않고 플랜트 어디에나 I/O를 추가하는 유연성을 제공합니다. 이는 Electronic Marshalling이 CHARM이라 불리는 단일 채널 구성요소에 더 높은 전류나 더 높은 VAC 전압을 위해 AI 4-20mA, AO 4-20mA, AI 0-10V, TC, RTD, DI Dry 또는 Namur, DO High Side, Relays Contact Outputs 또는 Isolated DI 및 DO와 같은 I/O 유형 연결을 제공하기 때문에 가능합니다. CHARM은 Class1, Division 2/Zone 2 Group A,B,C,D와 같은 위험한 환경에 배치할 수 있습니다.
CHARM을 설치하면 채널이 시스템의 모든 컨트롤러로 전자적으로 마샬링될 수 있습니다. 마샬링 캐비닛이나 교차 배선이 필요하지 않습니다. 관련되는 배선이 더 적어지고 I/O 위치를 먼저 알리지 않아도 됩니다. 필요한 작업이 훨씬 더 적어지고 잠재적인 실패에 대한 접점이 더 적게 주어집니다.
최종 프로젝트 변경의 경우에도 재설계나 재배선이 필요하지 않기 때문에 전자 마샬링을 사용하면 추가 비용을 들이거나 시작 일정에 영향을 주지 않고 변경할 수 있습니다.
CHARM은 CHARM I/O 카드(CIOC)에 연결하여 여러 컨트롤러와 통신합니다. CHARM으로의 CIOC 통신 라인과 배전이 중복 방식으로 설정되어 있는 경우에도 필드에 무엇인가 발생하면 시스템이 사전에 사용자에게 경고합니다. 예를 들어, CIOC는 열악한 환경의 현장 인클로저에 원격으로 장착되어 있을 때 신뢰할 수 있는 운영을 위해 24VDC 공급 입력과 온도를 모두 모니터링할 수 있습니다.
We introduced the game-changing technology in DeltaV™ Version 11, now we are enabling you to install small enclosures with up to 12 CHARMs closer to the field devices dramatically reducing wiring and overall installation costs. We also simplified the deployment of Electronic Marshalling and Wireless field devices in existing installations by allowing CHARMs and Wireless devices to be assigned to our M-series controllers.
This video show DeltaV with Electronic Marshalling and how it now also includes solenoid valve integration natively into the CHARM I/O Card. This makes it easier to integrate solenoid valves into DeltaV without the need for design of another communication protocols or the need for mapping of data between solenoid valves and DeltaV. This is a unique Emerson solution with DeltaV and ASCO Numatics.
We introduced the game-changing technology in DeltaV™ Version 11, now we are enabling you to install small enclosures with up to 12 CHARMs closer to the field devices dramatically reducing wiring and overall installation costs. We also simplified the deployment of Electronic Marshalling and Wireless field devices in existing installations by allowing CHARMs and Wireless devices to be assigned to our M-series controllers.
This video show DeltaV with Electronic Marshalling and how it now also includes solenoid valve integration natively into the CHARM I/O Card. This makes it easier to integrate solenoid valves into DeltaV without the need for design of another communication protocols or the need for mapping of data between solenoid valves and DeltaV. This is a unique Emerson solution with DeltaV and ASCO Numatics.
