익사이테이션 시스템
발전기용 익사이터 및 동기 발전기용으로 설계된 통합 발전기 익사이테이션 제어 시스템.
발전기용 익사이터 및 동기 발전기용으로 설계된 통합 발전기 익사이테이션 제어 시스템.
발전소 발전기 및 관련 익사이테이션 제어 시스템은 그리드 안정성을 유지하는 데 핵심적인 역할을 합니다. 노후화된 발전기 익사이테이션 제어 시스템의 손상이나 완전 고장으로 인해 예상치 못한 정전이 발생하면 수익 손실이 발생할 수 있습니다.
Ovation™ 플랫폼은 모든 동기 발전기용 고속 오실로그래피, 동적 브리지 밸런싱 및 독립적인 현장 전류 레귤레이터와 같은 혁신적인 기능을 갖춘 네이티브 발전기 익사이터 및 익사이테이션 제어 시스템을 제공합니다. 통합 전력 시스템 스테빌라이저 소프트웨어 및 전체 제한 및 보호 기능도 사용할 수 있습니다.

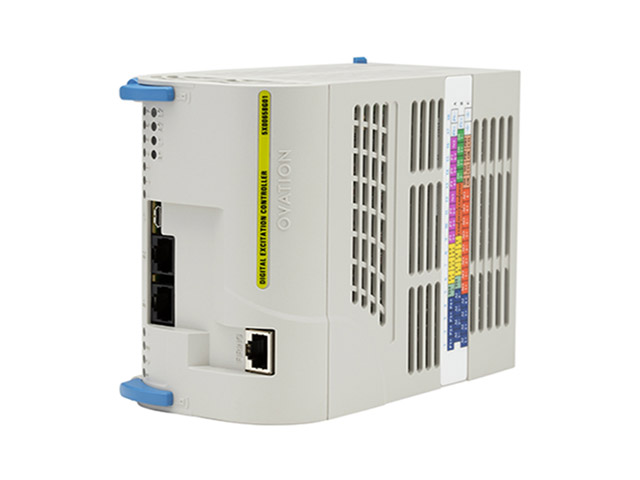

Ovation 익사이테이션 제어기 캐비닛은 전압 & 전류 데이터 수집에 필요한 고속 I/O를 갖춘 특수 설계된 익사이테이션 모듈 및 익사이테이션 로직을 실행하는 통합 제어기를 장착하고 있습니다.
익사이테이션 제어기 캐비닛에는 표준 Ovation 제어기 및 I/O 모듈을 갖추어 발생기 시동 및 정지 등의 기능에 대한 중요하지 않은 데이터를 수집할 수도 있습니다. 익사이테이션 제어기는 기존의 인터페이스 카드를 통해 네트워크와 통신할 수 있습니다.
고속 트리거 이벤트 레코더는 사용자 지정 트리거가 활성화되면 발생기 회선 전압 및 전류, 현장 전압 및 전류, 주파수 편차와 같은 고해상도 익사이테이션 데이터를 캡처할 수 있습니다. 이벤트 기간 및 샘플 속도는 선택할 수 있습니다.
시운전 공정 중에 사용하는 실시간 오실로그래피는 발전기 성능에 관한 정확한 데이터를 제공하여 발전기 고장 분석을 수행할 수 있습니다. 전류 또는 전압의 변화는 최대 2560Hz의 샘플링 주파수 범위에서 측정됩니다.
익사이테이션 모듈, 표준 Ovation 제어기 및 I/O 모듈을 포함한 이중화 부품을 Ovation 익사이테이션 제어기 내에 공급함으로써 시스템 신뢰도를 높일 수 있습니다.
기존 Ovation 제어기와 마찬가지로 익사이테이션 제어기는 기본 및 백업 프로세서를 포함하여 로직을 동시에 실행할 수 있습니다. 감시 감지 회로를 통한 자동 추적 기능을 사용함으로써 기본 프로세서에서 백업 프로세서로 매끄러운 제어 전송을 수행할 수 있습니다.
발전기 전원 및 보호는 필요에 따라 필드 차단기, 전원 정류기, 필드 깜박임, 필드 과전압, 탈여기 회로, 방전 저항기 및 버스 시스템을 통해 제공됩니다. 상기 장치는 일반적으로 전용 Ovation 제어기 캐비닛에 인접한 캐비닛에 보관하거나 발전기 장비에 더 가깝게 원격으로 위치시킵니다. 특정 발전기 정격 및 이중화 요건에 부합하도록 N 또는 N+1 구성을 사용하여 전원 정류기 브리지를 제공할 수 있습니다.
Ovation Excitation System - An Integrated Control and Protection Solution for Synchronous Generators
