Vortex 유량 측정
기체, 액체 및 증기 유량에서 쉽게 설치하고 유지보수는 줄이며 탁월한 신뢰성을 제공하기 위해 설계되었습니다.
기체, 액체 및 증기 유량에서 쉽게 설치하고 유지보수는 줄이며 탁월한 신뢰성을 제공하기 위해 설계되었습니다.
Vortex 유량계는 임펄스 라인이 없는 쉬운 설치, 유지보수 또는 수리할 가동부 없음, 낮은 누출 가능성 및 넓은 유량 턴다운 범위 등 유량 측정에 많은 이점을 제공합니다. Vortex 미터는 또한 소비 전력이 매우 낮아 원격지에서 사용할 수 있습니다.
특히 Vortex 미터는 액체, 기체, 증기 및 부식성 응용 분야를 적용할 수 있다는 점이 독특합니다. Vortex 유량계는 높은 공정 압력과 온도도 견딜 수 있습니다.
와류 유량계는 von Kármán 효과라고 하는 작동 원리를 사용하여 유체 속도를 측정합니다. 이 효과는 소용돌이 발생체(bluff body)를 유체가 지나가면 소용돌이형 와류 패턴이 반복적으로 생성되는 현상을 나타냅니다.
와류 유량계에서 유로의 장애물은 종종 셰더 막대(shedder bar)라고 하며 소용돌이 발생체(bluff body) 역할을 합니다. 셰더 막대는 공정 유체를 통해 셰더 막대 뒷면 주위로 와류라고 하는 교차 차압 영역을 분리하여 형성합니다.
와류는 셰더 막대 내부나 뒤의 소형 감지 요소를 특정 빈도로 진동하게 합니다. 작동 유체의 속도는 셰더 막대의 고유한 기하학적 구조로 인해 생성된 이 빈도에 정비례합니다. 파이프의 알려진 단면적에서 체적 유량을 계산할 수 있습니다.
와류 유량계에서는 종종 압력 및/또는 온도 센서도 활용하여 보정된 질량 흐름도 측정합니다.
와류 유량계는 오일과 가스, 정유, 화학과 석유화학 및 식음료를 포함하여 다양한 산업의 다양한 어플리케이션에 적합합니다. 와류 유량계는 지역 에너지 시스템 및 산업 플랜트용 증기 분사와 증기 측정 등의 증기 관련 어플리케이션에서도 탁월한 성능을 보입니다.
SIS 어플리케이션의 안전 관련 측정의 경우, 실패 및 위조 차단의 일반적인 모드를 방지하는 데 여분의 독립적 센서와 전자 장비가 있는 이중 및 4중 와류 유량계가 중요합니다. 막힘이 없으며 누출이 없는 와류 유량계 설계는 특히 비산 배출물이 문제가 되는 위험한 화학 어플리케이션에 이상적입니다.

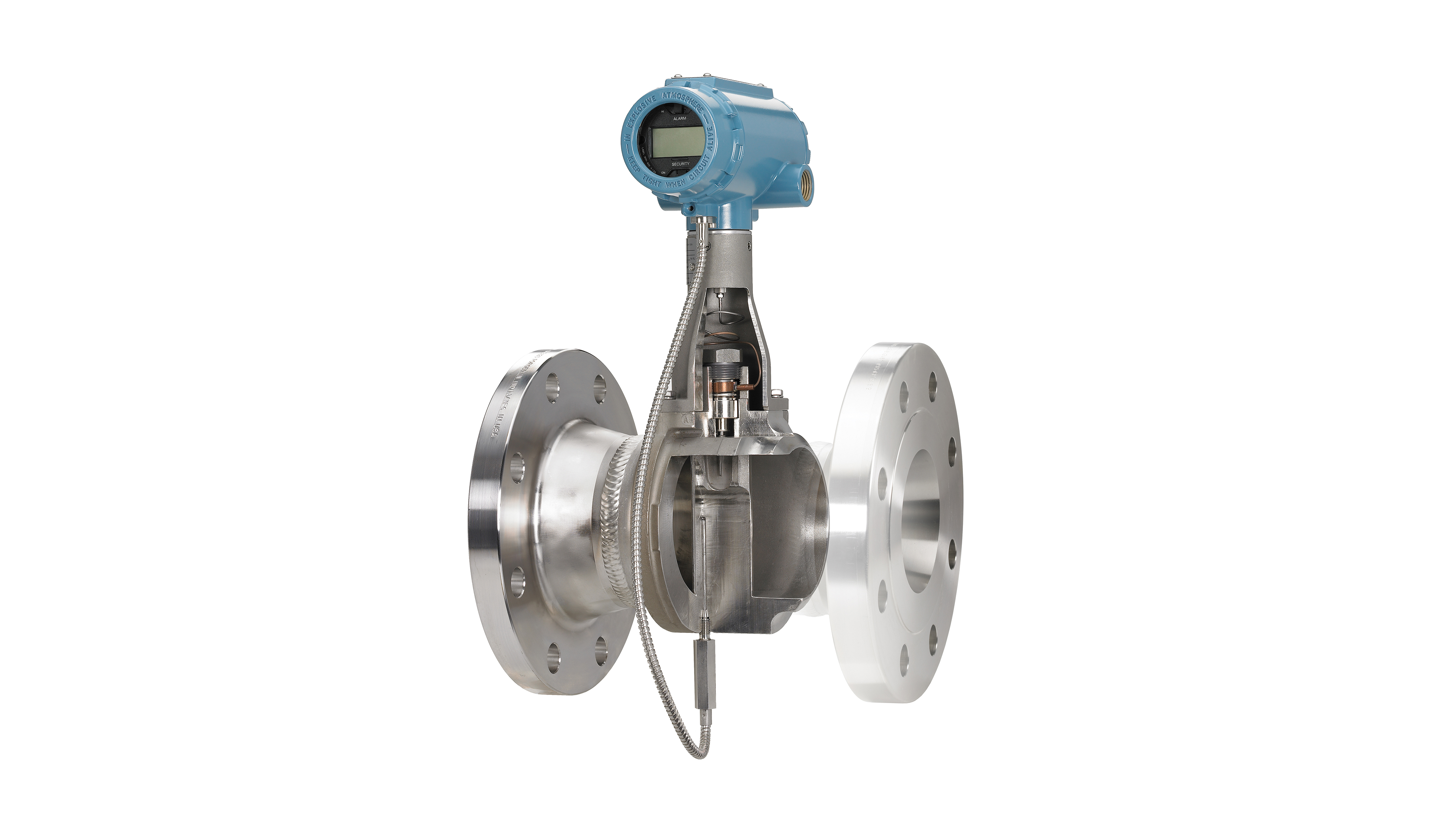

Rosemount™ 8800 MultiVariable 볼텍스 유량계는 밀도 변화를 자동으로 조정하므로 증기 및 액체 응용 분야에서 질량과 교정 부피를 정확하게 측정할 수 있습니다. 안전성과 신뢰성을 정점까지 끌어올린 특허 설계를 통해 가스켓 없이 일체형으로 주조된 밀폐형 계량기는 누출 포인트를 완전히 없애 공정을 유지합니다. 가동부가 없거나 임펄스 라인을 설치할 필요가 없다는 것은 프로세스 업셋이 줄고 플랜트 공정이 더 원활해짐을 의미합니다.

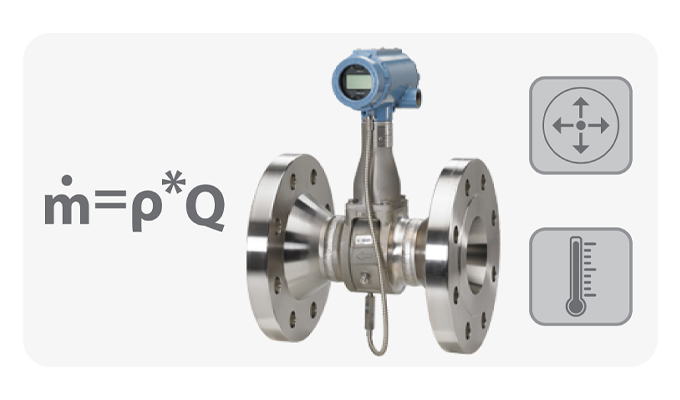

로즈마운트 8800 MultiVariable 유량계는 체적 유속을 측정하고 공정 온도 및/또는 압력에서 증기 또는 액체의 밀도를 계산하여 보상 질량 유량을 제공합니다. 증기 및 물 밀도 계산은 ASME 증기 테이블 및 IAPWS IF-97 표준을 사용합니다.
통합된 착탈식 온도 센서는 프로세스와 분리되며 Vortex 유량 센서와 별개입니다.
쉐더 바는 흐름 경로에서 차단 역할을 할 뿐만 아니라, 통합된 온도 센서용 써모웰(Thermowell)로도 제공됩니다. 덕분에 별도의 온도 측정 점이 필요 없게 해줍니다. 온도 센서는 탁월한 진동 내성과 폭넓은 온도 측정 범위로 믿을 수 있는 온도 측정을 제공합니다.

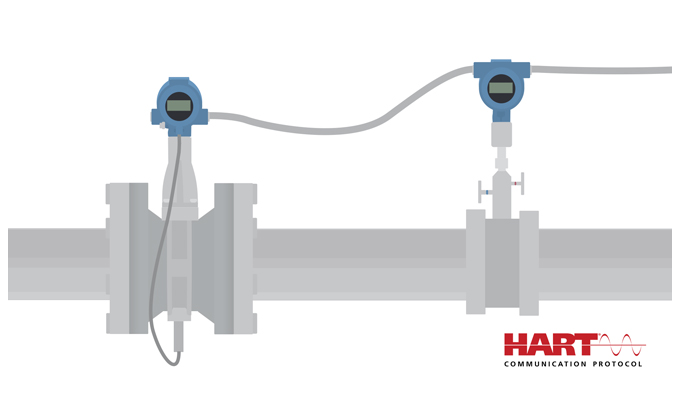

8800 MultiVariable Vortex는 HART 압력 장치에서 압력 측정을 수신하여 압력이 보정된 포화 또는 과열 질량 흐름 측정을 제공할 수 있습니다. 로즈마운트 3051S 압력 트랜스미터와 페어링된 8800 MultiVariable Vortex는 매우 정확한 증기 질량 유량 기록을 제공합니다.

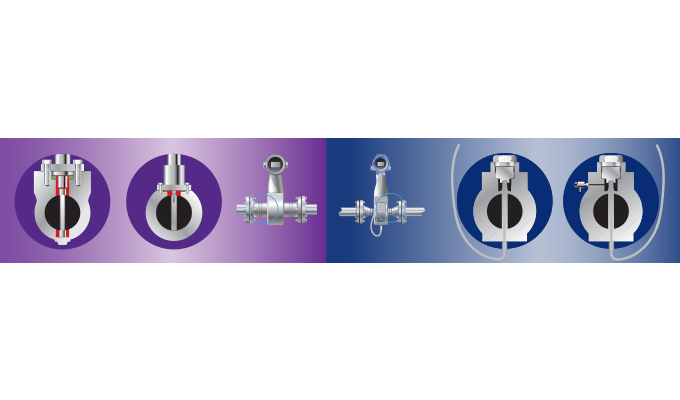

증기 응용 설비에는 안전 위험이 내재되어 있습니다. 로즈마운트 MultiVariable Vortex(오른쪽)의 올-캐스트, 개스킷-프리 설계는 누출 사고를 없앰으로써, 누출 및 막힘을 야기할 수 있는 기존의 와류 기술(왼쪽)의 증기 안전 우려와 유지보수 문제를 줄입니다. 압력 및 온도 보정 기능은 포화 상태인 증기 응용 분야에 정확하고 믿을 수 있는 계산된 질량 흐름 측정을 제공합니다.

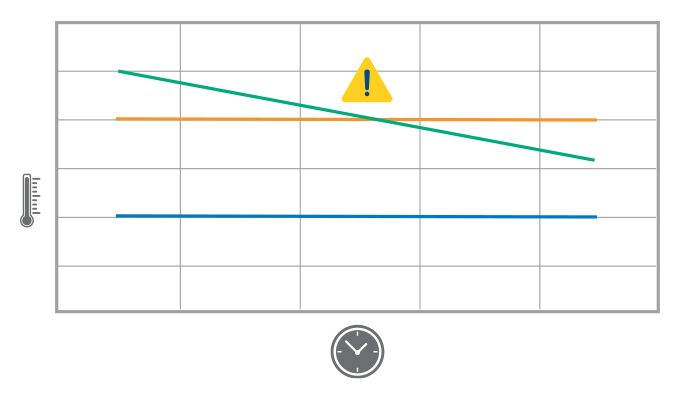

과열 증기 열화를 감지하여 장비의 마모 및 찢김을 방지하고 과열 증기 애플리케이션을 통찰합니다. 공정 요구사항을 기반으로 사용자 지정 알람 레벨을 설정하여 과열 증기(녹색 선)의 온도가 포화 온도(파란색 선) 이상의 지정된 온도(노란색 선)로 저하되었을 때 경고하도록 할 수 있습니다.

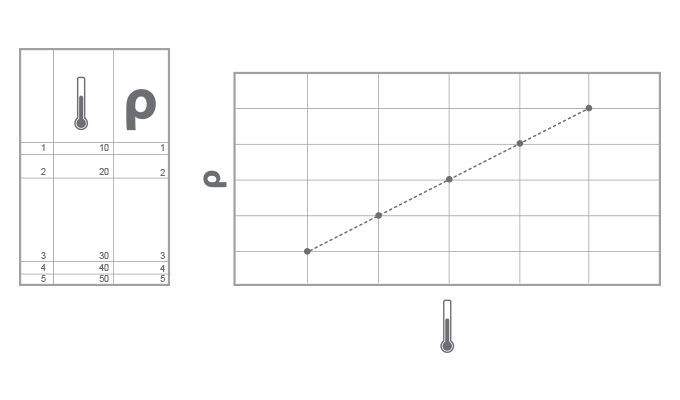

온도가 보정된 액체는 공정 온도가 변화함에 따라 액체 밀도를 보정하여 고온 액체를 정밀하게 측정할 수 있도록 합니다. 수중에서 선택하거나 최대 5개 온도와 밀도 쌍을 입력하여 모든 액체 유형을 수용합니다.
Rosemount™ 8800 MultiVariable and Quad Vortex Flow Meters: A superior solution for compensated steam and redundant flow measurement
Steam applications are well known for their relentless demands and their inherent safety risks. With unparalleled features like the ability to perform maintenance any time without shutting down the process and the ability to compensate for changing process condi-tions, the Rosemount 8800 Vortex Flow Meter knows how to go to work for you and your operations.
The powerful combination of the Rosemount 8800 Multivariable Vortex Flow Meter with an integrated temperature sensor paired with a Rosemount 3051S Pressure Transmitter delivers reliable pressure and temperature compensation for your mass flow measure-ments in superheated steam applications.

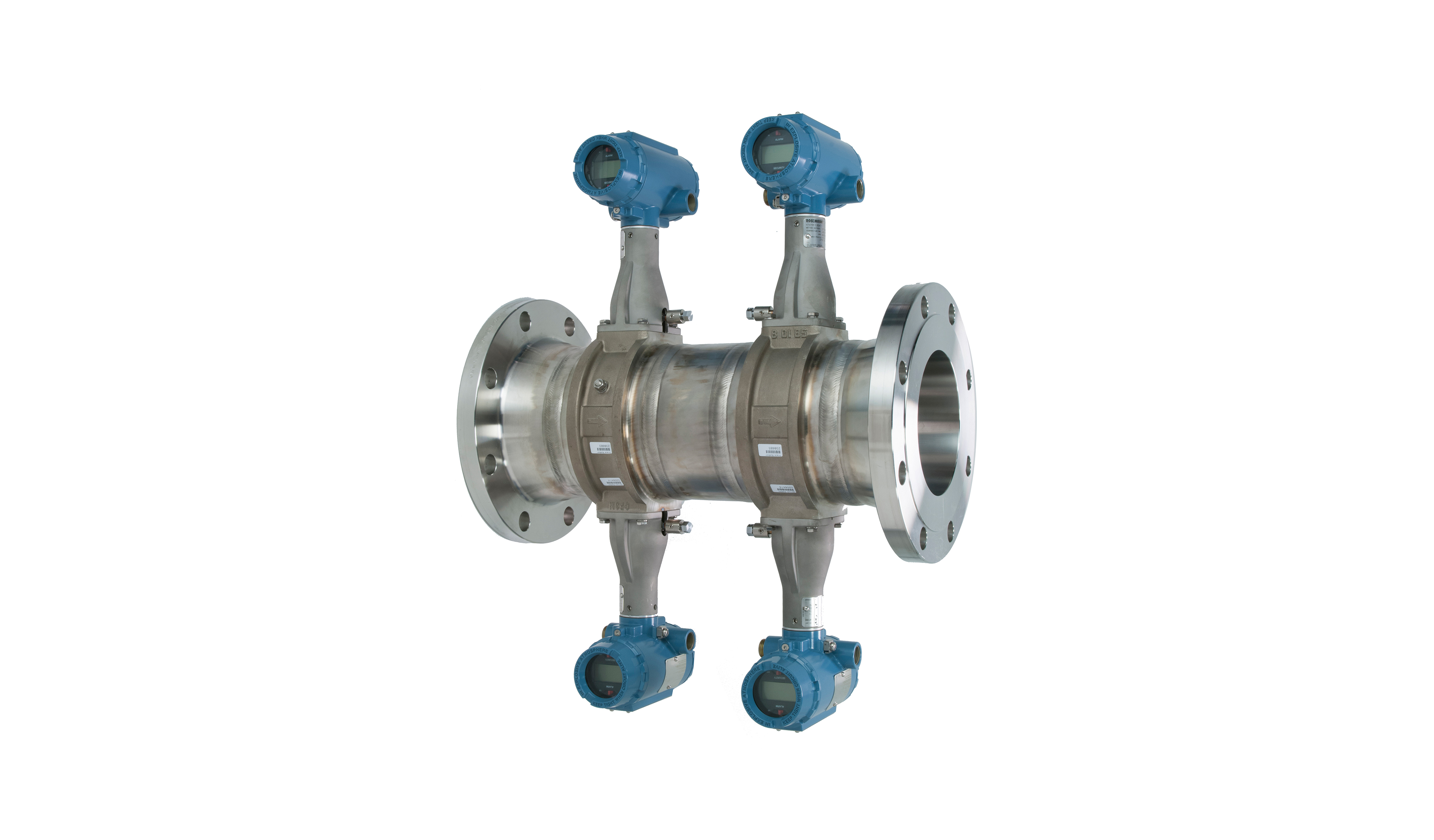

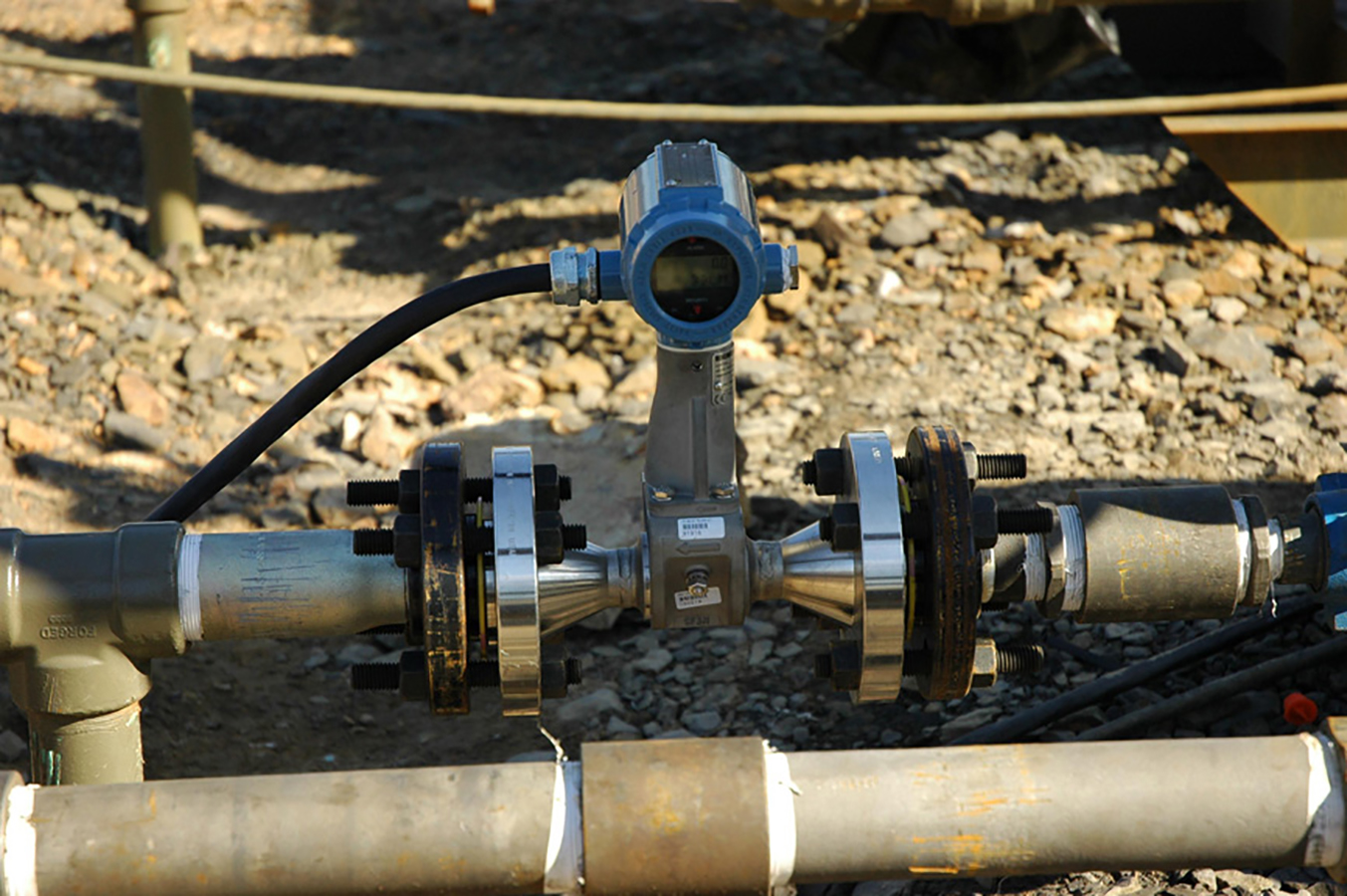

The Rosemount 8800 Quad Vortex is designed for SIS applications and provides the ut-most reliability to guard against spurious trips using two out of three voting and includes a fourth integrated transmitter for process control. The Quad Vortex removes installation complexity in an elegant solution you can quickly bolt in, wire up, and go.
Introduction to Emerson's Rosemount Vortex Flow Meters: An effective, reliable solution for utility flow measurement
Regardless of your operational demands, from clean fluids to the most aggressive flows, Emerson's Rosemount™ 8600 and 8800 Vortex Flow Meters provide the widest range of measurement solutions for your process for steam, gas, and liquid applications to meet safety, reliability, and measurement accuracy needs.
Learn about the basic theory of operation behind vortex flow meters and how they are used to accurately measure liquids, gasses and steam using a principle known as the von Kármán effect.
Learn how SIL 2/3 certified Rosemount 8800 Vortex Flow Meters can help you increase safety, improve measurement reliability, and enhance process availability.
Brad Burton explains how the Rosemount 8800 Vortex Flowmeter helps reduce downtime in steam services through a gasket-free meter body, with non-wetted, independent sensors, and remote meter verification capabilities.
Rosemount™ 8800 MultiVariable and Quad Vortex Flow Meters: A superior solution for compensated steam and redundant flow measurement
Steam applications are well known for their relentless demands and their inherent safety risks. With unparalleled features like the ability to perform maintenance any time without shutting down the process and the ability to compensate for changing process condi-tions, the Rosemount 8800 Vortex Flow Meter knows how to go to work for you and your operations.
The powerful combination of the Rosemount 8800 Multivariable Vortex Flow Meter with an integrated temperature sensor paired with a Rosemount 3051S Pressure Transmitter delivers reliable pressure and temperature compensation for your mass flow measure-ments in superheated steam applications.
The Rosemount 8800 Quad Vortex is designed for SIS applications and provides the ut-most reliability to guard against spurious trips using two out of three voting and includes a fourth integrated transmitter for process control. The Quad Vortex removes installation complexity in an elegant solution you can quickly bolt in, wire up, and go.
Introduction to Emerson's Rosemount Vortex Flow Meters: An effective, reliable solution for utility flow measurement
Regardless of your operational demands, from clean fluids to the most aggressive flows, Emerson's Rosemount™ 8600 and 8800 Vortex Flow Meters provide the widest range of measurement solutions for your process for steam, gas, and liquid applications to meet safety, reliability, and measurement accuracy needs.
Learn about the basic theory of operation behind vortex flow meters and how they are used to accurately measure liquids, gasses and steam using a principle known as the von Kármán effect.
Learn how SIL 2/3 certified Rosemount 8800 Vortex Flow Meters can help you increase safety, improve measurement reliability, and enhance process availability.
Brad Burton explains how the Rosemount 8800 Vortex Flowmeter helps reduce downtime in steam services through a gasket-free meter body, with non-wetted, independent sensors, and remote meter verification capabilities.
