탱크 게이징을 위한 온도 및 자유수 레벨 정보
재고 및 상거래용 운송 분야에서 순부피 계산을 위한 고정밀 온도 데이터를 얻으십시오.
재고 및 상거래용 운송 분야에서 순부피 계산을 위한 고정밀 온도 데이터를 얻으십시오.
매우 안정적인 Rosemount™ 2240S 멀티 입력 온도 트랜스미터는 까다로운 응용 분야용으로 승인되었습니다. Rosemount 2240S 트랜스미터의 온도 변환 정확도는 ± 0.05°C(± 0.09°F)입니다. 이 기기는 최대 16개의 3-wire 또는 4-wire 온도 센서 및 통합 수위 센서를 연결할 수 있습니다.
가장 정밀한 부피 측정을 위해 검교정된(calibrated) 4-wire 멀티 포인트 센서를 사용할 수 있습니다.
Rosemount 565/566/765 센서에는 0~16개의 Pt-100 지점 센서가 각기 다른 높이에 설치되어 탱크 온도 프로파일 및 평균 온도를 제공합니다. 일반적으로 교정 4선식 센서를 통해 ±0.025°C(±0.045°F)의 정확성이 달성됩니다. Rosemount 566은 극저온 애플리케이션용으로 디자인되었습니다. 각 센서는 Rosemount 2240S 온도 트랜스미터에 직접 또는 케이블을 통해 연결됩니다.센서 부속품에는 추 및 써모웰이 포함됩니다.

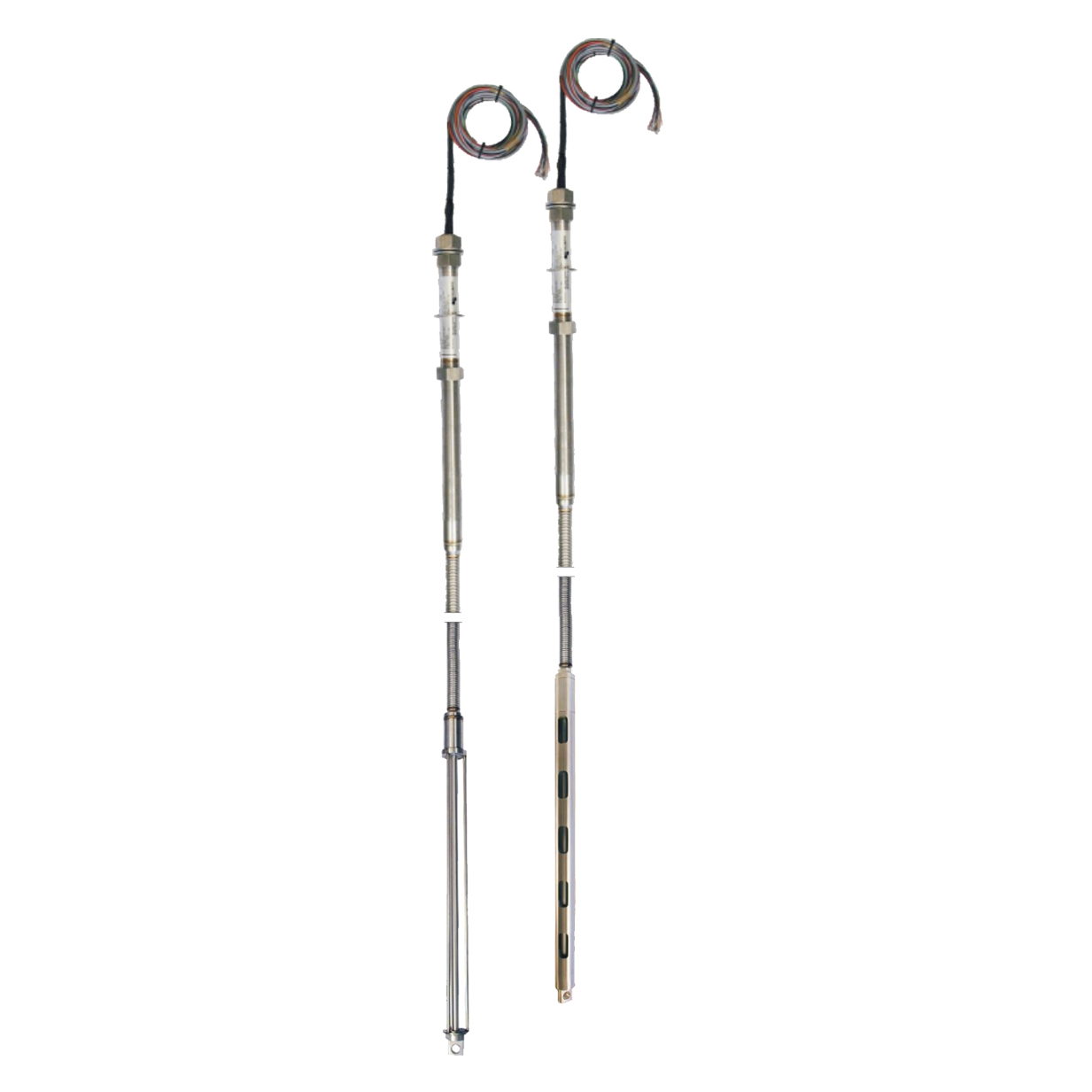

Rosemount 765 센서는 오일 표면 아래의 자유 레벨을 지속적으로 측정하여 온라인 순 재고 계산에 대한 입력값을 제공합니다. 개방형과 폐쇄형의 두 가지 버전으로 이용할 수 있습니다. 개방형 버전은 원유에 적합하며, 폐쇄형 버전은 경유 등의 가벼운 연료에 적합합니다. 다중 지점 온도 센서가 장착되어 있으며 수위 프로브 내에 한 요소를 설치할 수 있어 낮은 레벨에서 측정이 가능합니다.
Rosemount 566 센서에는 LNG 탱크에서의 측정과 같은 저온에 적합한 타입 A 구성 요소가 장착됩니다. 각 지점의 센서는 센서 안으로 수분이 응축되는 것을 방지하기 위해 아르곤 가스를 채운 스테인리스스틸 튜브 안에 캡슐화되어 있습니다. 센서를 압력탱크 안에서 사용하는 경우 내부가 대기압 상태인 써모웰로 보호해야 합니다.

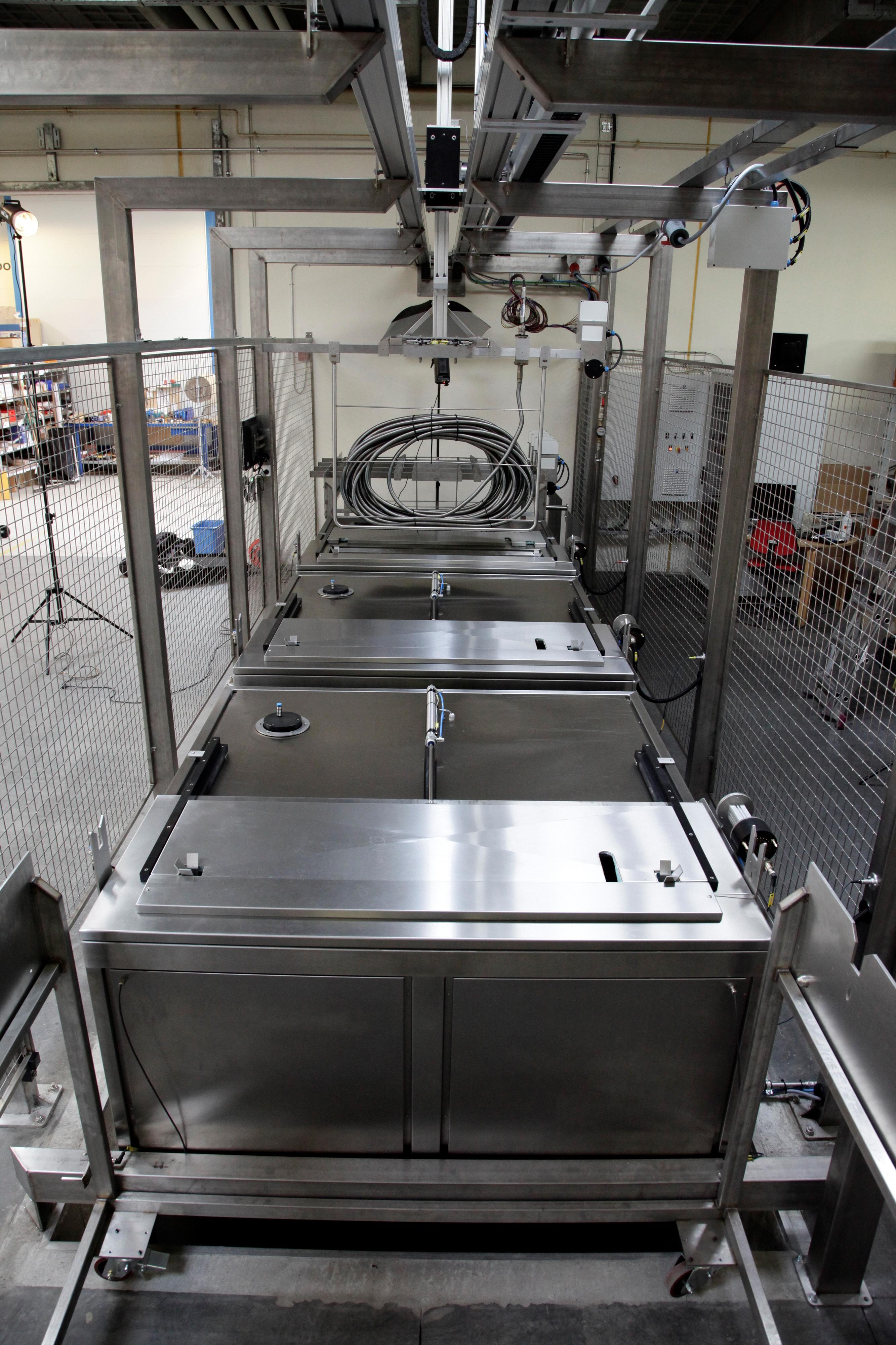

Pt-100 편차는 최대 16개 요소, 4선식 옵션의 컴퓨터 제어 교정으로 제거될 수 있습니다. 각 요소는 하나 또는 여러 개의 온도 지점에서 매우 정확한 기준 요소와 비교됩니다.
인증서에 포함되는 Callendar–Van Dusen 상수가 계산되어 Rosemount TankMaster를 통해 Rosemount 2240S 온도 트랜스미터에 입력됩니다. 결과, 약 10배 더 정확한 0.025°C(0.045°F)가 도출됩니다.

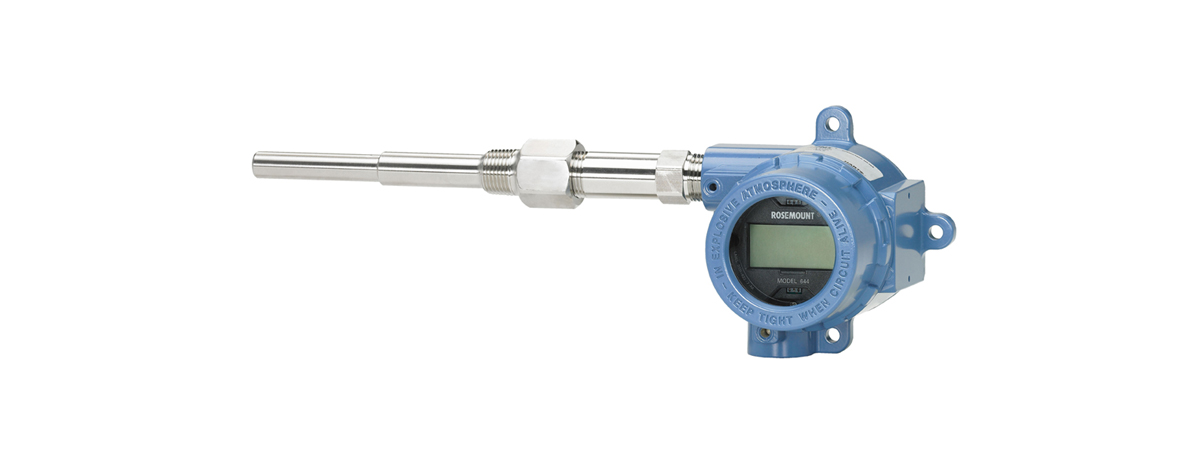

단일 포인트 온도 측정은 용량 측정에서 중간 정도의 정확도가 필요한 응용 분야에, 또는 설치 제한(예: Thermowell이 있는 LPG 탱크)으로 인해 다중 지점 온도 센서를 사용할 수 없을 때 사용합니다. Rosemount 644 온도 트랜스미터는 Rosemount 65, 68 또는 214C 단일 포인트 온도 센서와 함께 주문할 수 있습니다.
