제어 밸브 공동현상
Fisher의 제어 밸브용 공동현상 방지 트림은 클린 또는 더티 서비스에서 공동현상으로 인한 손상을 제거하거나 제어하는 데 도움이 됩니다.
Fisher의 제어 밸브용 공동현상 방지 트림은 클린 또는 더티 서비스에서 공동현상으로 인한 손상을 제거하거나 제어하는 데 도움이 됩니다.
공동현상은 압력과 속도의 변화로 인해 발생하는 액체 유수부에서 증기 거품(캐비티)의 형성 및 붕괴를 말합니다. 제어 밸브에는 제어되지 않는 공동현상의 네 가지 부작용이 있는데, 바로 심각한 소음, 과도한 진동, 장비 손상, 유량 제어의 성능 저하입니다. 밸브 트림의 물리적 손상은 일반적으로 움푹 패인 모양으로 나타납니다.
제어 밸브에서의 공동현상은 액체 유량에서만 발생하며, 기체에서는 발생하지 않습니다.

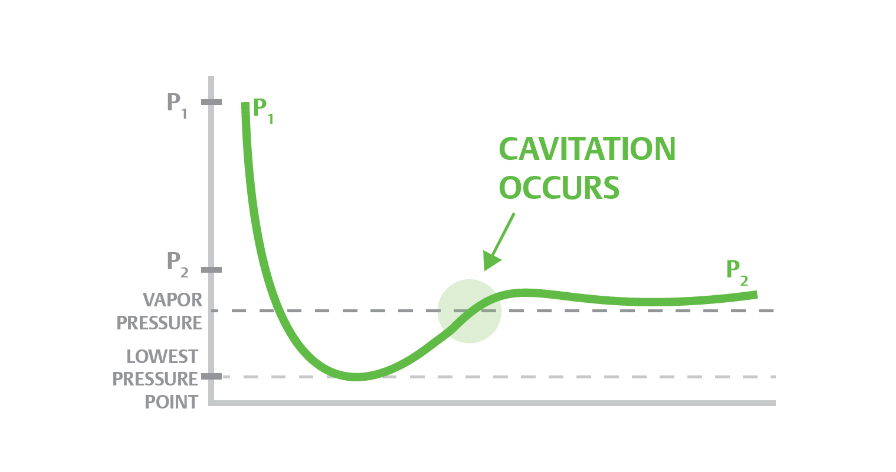

액체가 제어 밸브를 통과할 때 액체의 압력이 증기 압력 가까이 떨어지면 증기 거품이 형성됩니다. 압력이 갑자기 늘어나면서 공동현상이 발생하면 거품이 갑자기 붕괴하거나 파열될 수 있습니다.
공동현상은 임계 유량(choked flow) 결과 중 하나입니다. 일정한 주입구 압력을 유지하면서 압력 드롭을 증가시키면 더 이상 유동 속도가 증가하지 않는 포인트입니다.

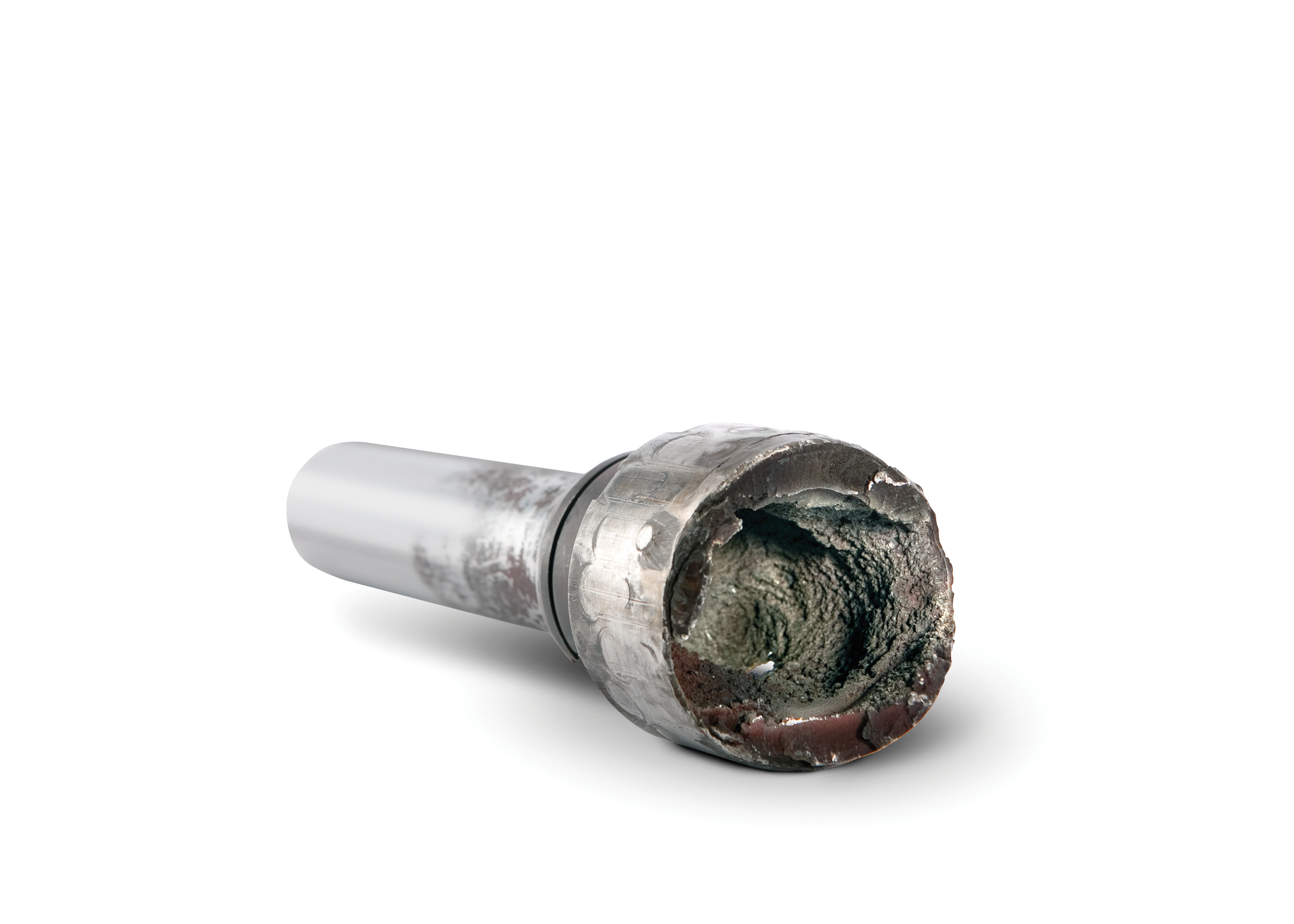

공동현상으로 인한 손상은 약화된 표면에 둥글고 연소재 같은 모양을 특징으로 합니다. 고속의 파괴적인 마이크로젯과 국부 충격 파형은 증기-액체 단계 변화 중에 제어 밸브의 재질 표면을 공격합니다.
공동현상이 항상 손상의 원인이 되는 것은 아닙니다.
공동현상 손상 정도는 수많은 요인의 작용에 따라 결정됩니다.

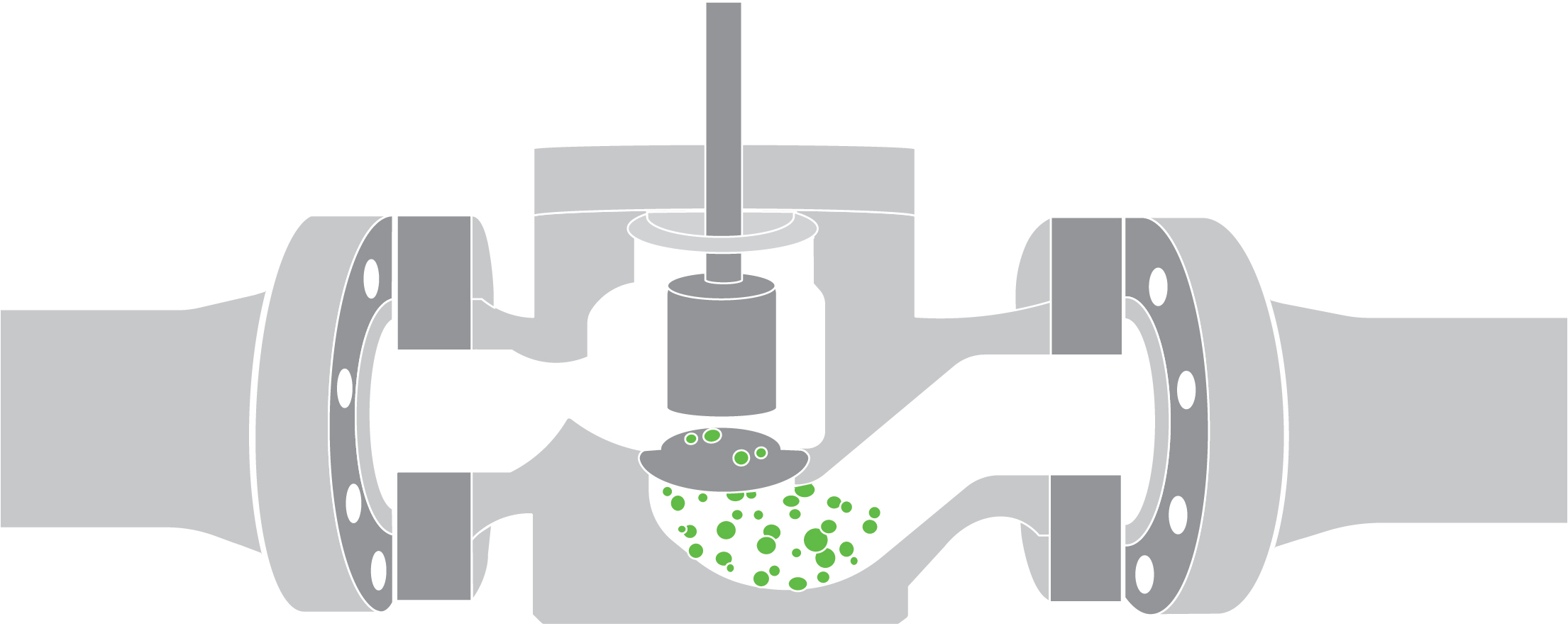

공동현상은 참기 어려운 소음과 진동을 일으킬 수 있습니다. 이는 제어 밸브를 통해 자갈이 굴러가는 것처럼 들린다고 설명되곤 합니다.
액체 공동현상과 관련된 소음은 상당히 클 수 있지만, 일반적으로 존재할 수 있는 물질적 손상과 비교할 때 부차적인 문제입니다.
공동현상으로 인해 발생하는 진동은 공동현상 손상보다 더 보편적으로 발생할 수 있습니다. 이는 밸브 포지셔너, 연결, 튜빙, 인접 파이프에 영향을 미칠 수 있습니다.
공동현상 손상은 소음 없이 발생할 수 있으며, 제어 밸브의 소음 및 진동 레벨이 공동현상 손상 레벨과 항상 일치하지는 않습니다.

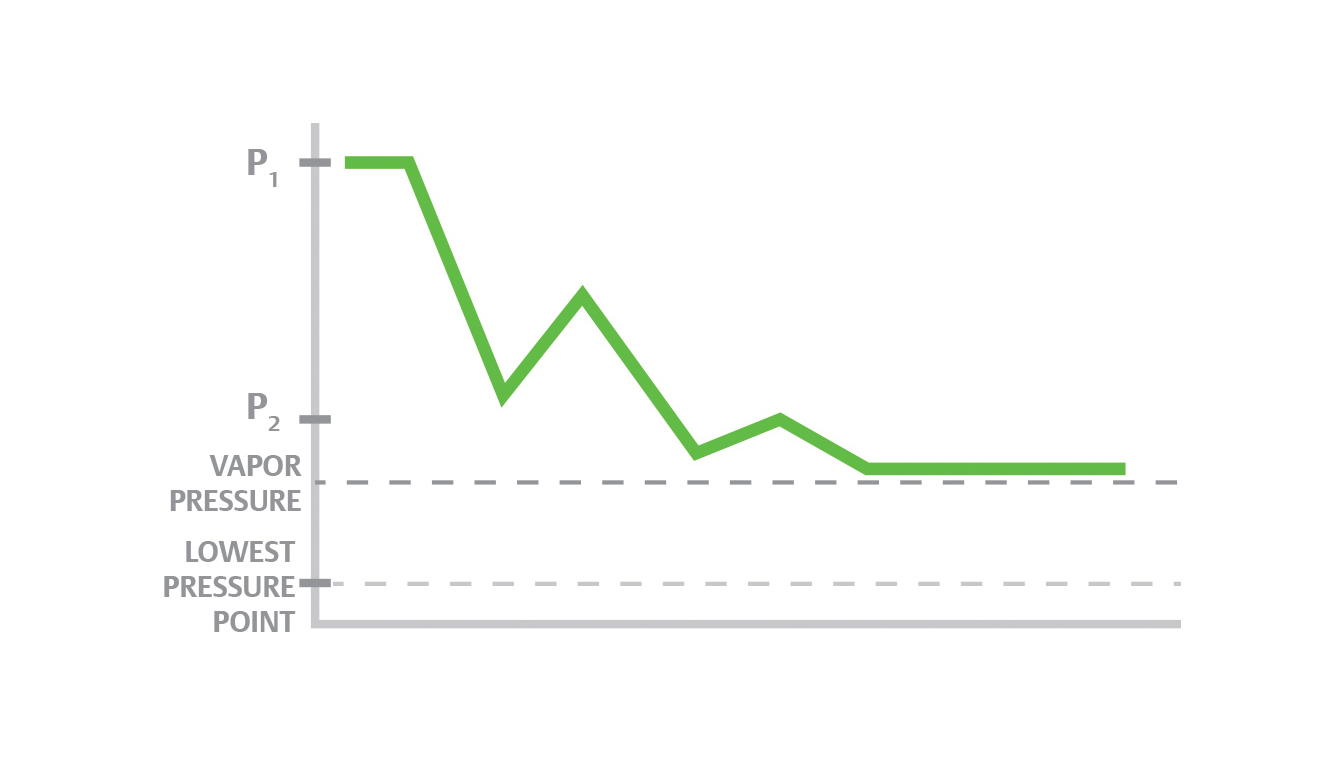

제어 밸브에서 공동현상은 여러 가지 방법으로 처리 할 수 있습니다. 첫 번째는 압력 드롭을 관리하여 공동현상 및 손상을 제거하는 것입니다. 공동현상을 제거하기 위해 제어 밸브 전반의 총 압력 드롭은 이미지에 표시된 것처럼 다단계 트림을 이용하여 더 작은 부분으로 분할합니다.
두 번째 방법은 공동현상을 제거하는 것이 아니라 손상을 최소화하거나 격리하는 것입니다. 이 방법의 목표는 제어 밸브 표면으로부터 공동현상을 분리하고 공동현상이 영향을 미치는 표면을 강화하는 것입니다.
세 번째는 공동현상의 원인을 예방하기 위해 시스템을 변경하는 것입니다.

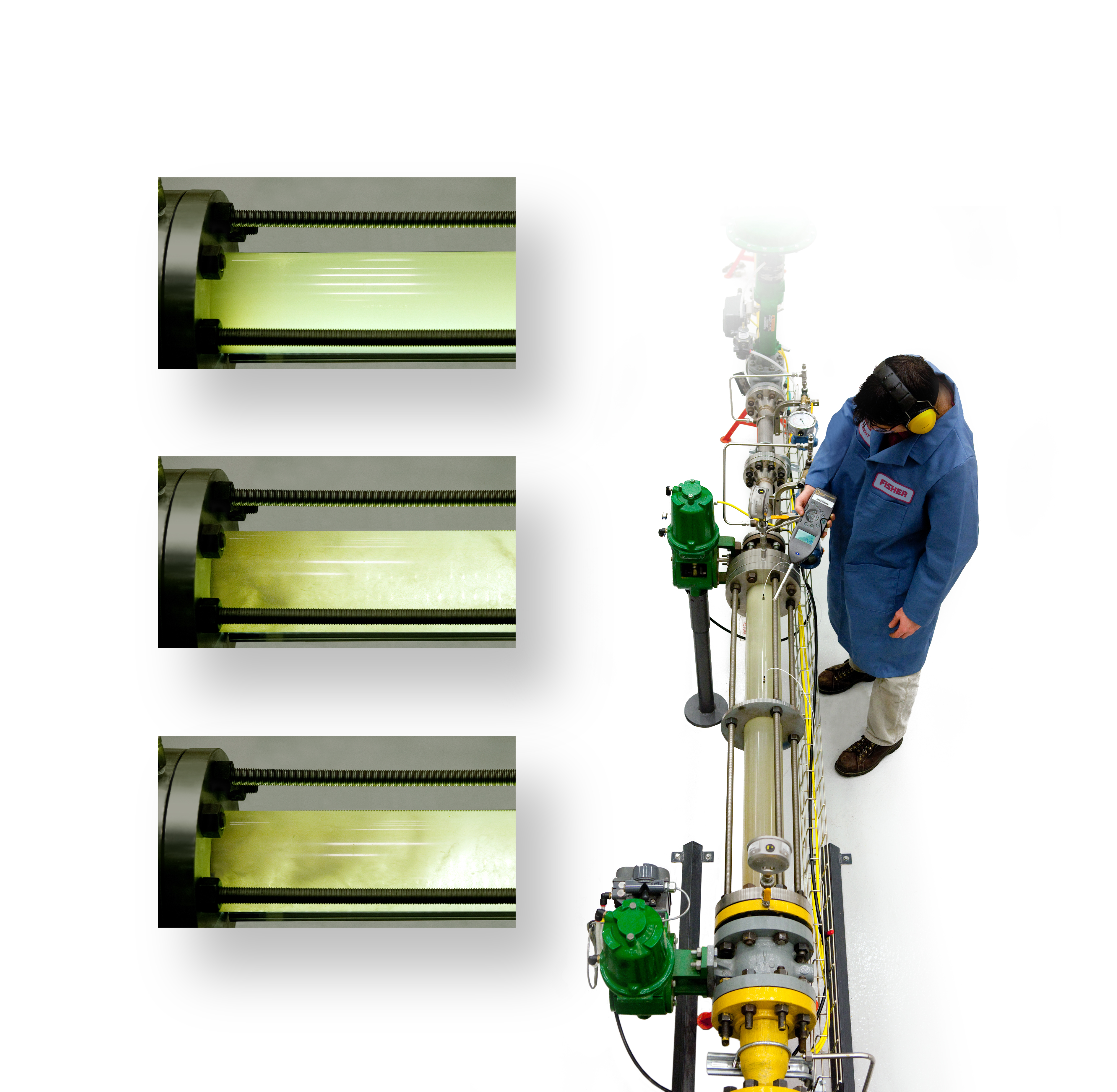

에머슨 엔지니어가 공동현상 응용 분야에 대해 소음 및 진동 테스트를 수행합니다. 투명 파이프를 통해 공동현상의 모습을 실제로 볼 수 있습니다. 공동현상에 대한 자세한 설명은 현지 에머슨 영업 사무소로 연락하시기 바랍니다.
