제어 밸브 진단
Fisher 계측 및 소프트웨어는 제어 밸브 어셈블리의 상태를 진단할 수 있도록 제작되었습니다.
Fisher 계측 및 소프트웨어는 제어 밸브 어셈블리의 상태를 진단할 수 있도록 제작되었습니다.
디지털 밸브 컨트롤러 내부의 마이크로 프로세서를 통해 포지셔너는 진단 검사를 실행, 분석 및 저장할 수 있습니다. 진단 정보는 전체 제어 밸브 어셈블리의 상태를 결정하는 데 유용합니다. 압력 센서, 온도 센서, 트래블 센서 및 내부 판독값을 사용하여 제어 밸브 성능 및 상태가 그래픽으로 표현되고 권장 조치가 제시됩니다. 그런 다음, 이 정보는 유지 보수가 필요할 수 있는 제어 밸브 어셈블리의 요소를 식별하는 데 사용됩니다.
작동 중 진단은 계장 공기 품질, 누출 및 공급 압력 이상과 관련된 문제를 감지하고, 과도한 마찰, 불감대 및 교정 이탈과 같은 제어 밸브 문제를 파악할 수 있습니다.
상태 모니터를 사용하면 입력 전류, 트래블 설정점, 트래블 및 압력과 같은 계기 작동 매개변수를 실시간으로 온라인 모니터링할 수 있습니다. 이 진단은 필드 진단 경보를 포함한 활성 경보에 대한 정보도 제공합니다.
이 기능은 ValveLink 소프트웨어 및 FIELDVUE 디지털 밸브 컨트롤러 HART 통신(HC) 레벨 이상과 함께 사용 가능합니다.

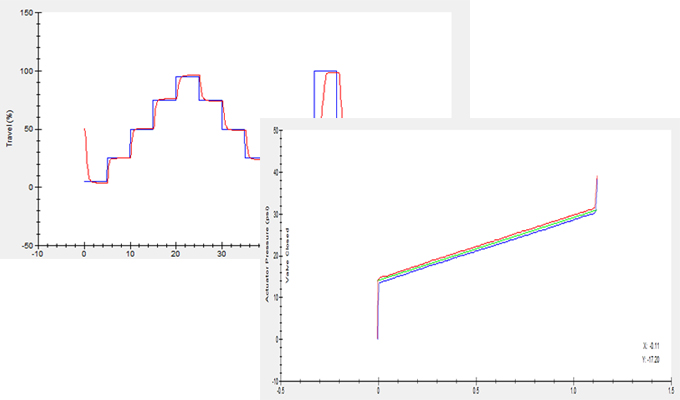

밸브 시그니처, 동적 오류 대역 및 단계 응답과 같은 작동 중단 중 진단은 성능에 영향을 미치기 전에 밸브의 문제를 발견하고 수리 방법을 파악하는 데 도움이 됩니다.
•밸브 마찰, 불감대 및 차단 기능 평가
•액추에이터 스프링 상수 및 벤치 세트 계산
•잠재적인 패킹 문제 식별
•현재 상태를 이전의 기준 조건과 비교
이 기능은 ValveLink 소프트웨어 및 FIELDVUE 디지털 밸브 컨트롤러 고급 진단(AD) 레벨 이상과 함께 사용 가능합니다.

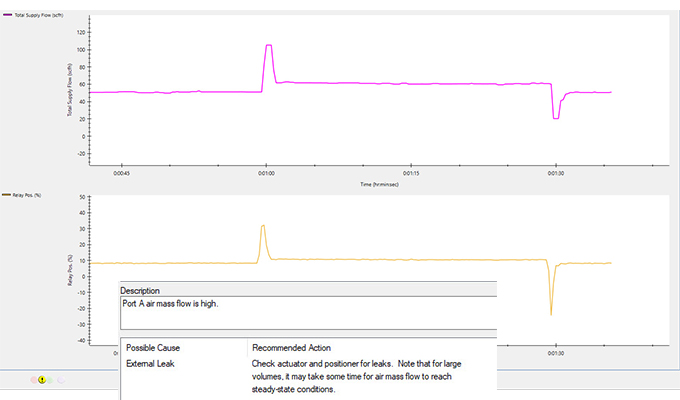

공기 유량 진단은 액추에이터 어셈블리를 통한 계장 공기 흐름을 측정합니다. 여러 개의 센서로 인해 이 진단 기능은 디지털 밸브 컨트롤러에서 발생하는 양압(공급) 및 음압(배기) 공기 유량을 모두 감지할 수 있습니다. 이 진단은 액추에이터 또는 관련 튜브의 누출 뿐만 아니라 훨씬 더 어려운 문제도 감지합니다. 예를 들어, 피스톤 액추에이터에서 공기 유량 진단은 누출되는 피스톤 씰 또는 손상된 O-링을 감지할 수 있습니다.
이 기능은 ValveLink 소프트웨어 및 FIELDVUE 디지털 밸브 컨트롤러 성능 진단(PD) 레벨과 함께 사용 가능합니다.

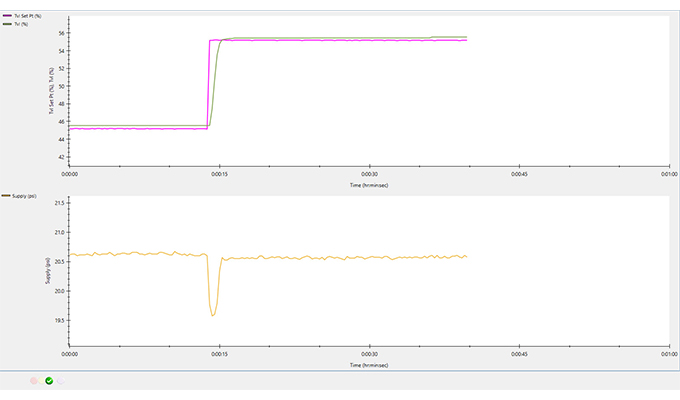

공급 압력 진단은 공급 압력과 관련된 제어 밸브 문제를 감지합니다. 이 작동 중 진단은 공급 압력이 낮거나 높은 것을 모두 감지합니다. 적절한 공급 압력을 확인하는 것 외에도 이 진단 기능을 사용하면 큰 트래블 이탈 중의 공기 공급의 저하를 감지하고 측정할 수 있습니다. 이 기능은 공급 라인 이상을 파악하는 데 특히 유용합니다.
또한 이 기능은 ValveLink 소프트웨어 및 FIELDVUE 디지털 밸브 컨트롤러 성능 진단(PD) 레벨과 함께 사용 가능합니다.
작동 중 마찰 및 불감대 진단은 제어 시스템에 의해 통제되는 밸브 어셈블리에서의 마찰을 결정합니다. 마찰 진단 데이터는 공정 제어에 영향을 미치는 밸브 변화를 감지하기 위해 수집되고 추세가 결정됩니다.
이 기능은 ValveLink 소프트웨어 및 FIELDVUE 디지털 밸브 컨트롤러 성능 진단(PD) 레벨과 함께 사용 가능합니다.

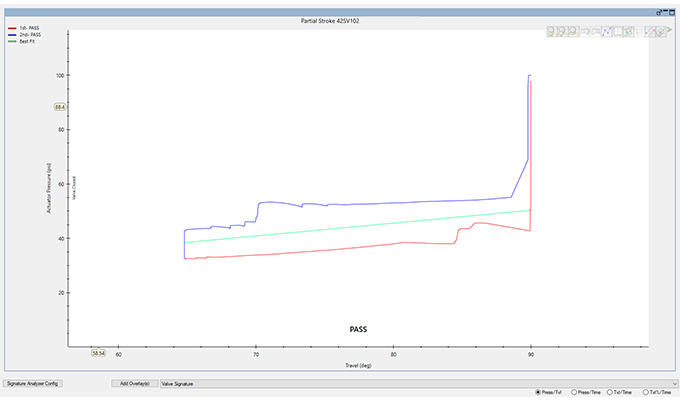

디지털 밸브 컨트롤러를 부분 스트로크 검사 장치로 사용할 수 있습니다. 이 계기는 밸브를 전체 밸브 트래블의 일부만 천천히 움직여서 밸브 부분 스트로크 검사를 수행한 후 정상 상태로 돌아갑니다. 이 기능은 공정 중단을 최소화하면서 안전 밸브의 기계적 구성 요소를 시험합니다.
또한 디지털 밸브 컨트롤러는 잠재적 문제를 진단하고 검사 결과를 전달할 수 있습니다. 디지털 밸브 컨트롤러는 모든 비상 상황에 대한 완전한 문서와 모든 검사에 대한 문서를 제공할 수 있어서 검사 증거로 사용할 수 있습니다.
또한 이 기능은 ValveLink 소프트웨어 및 FIELDVUE 디지털 밸브 컨트롤러 부분 스트로크 검사(PST) 및 안전 계기 시스템(SIS) 진단 레벨과 함께 사용 가능합니다.

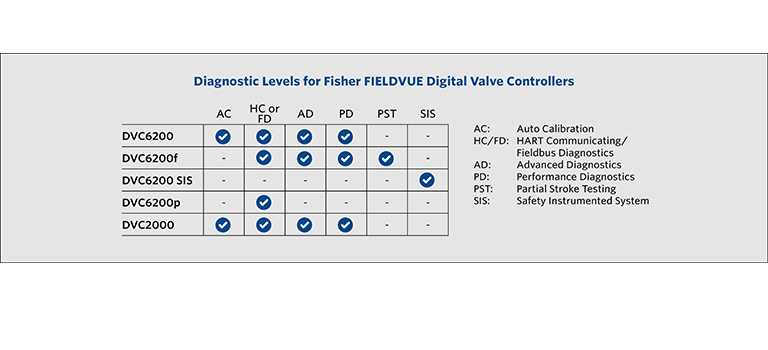

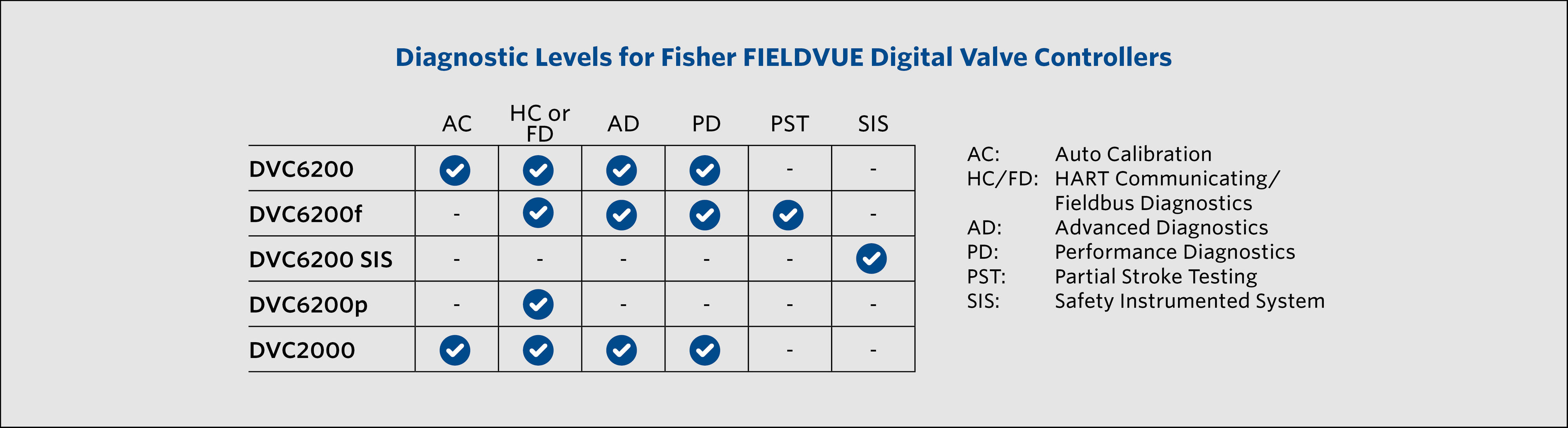

Learn about the diagnostic level options for Fisher FIELDVUE DVC6200 Series digital valve controllers.
