제어 밸브 선정
에머슨은 기존 작동 조건에 가장 적합한 Fisher 제어 밸브를 선정하는 것을 도와드릴 수 있습니다.
에머슨은 기존 작동 조건에 가장 적합한 Fisher 제어 밸브를 선정하는 것을 도와드릴 수 있습니다.
제어 밸브를 선정하기 위한 표준화 활동은 1960년대 초 동업자 단체인 유체 제어 연구소(Fluids Control Institute)가 압축성 유체 및 비압축성 유체에 모두 사용할 수 있는 선정 방정식을 발표하면서 시작되었습니다. 이러한 방정식으로 정확하게 수용할 수 있는 작동 조건의 범위는 상당히 좁았고, 표준은 널리 수용되지 못했습니다. 1967년에 ISA는 위원회를 설립하여 표준 방정식을 개발하고 발표했습니다. 이 위원회의 노력으로 밸브 선정 절차가 개발되어 미국의 국가 표준으로 자리잡았습니다. 그 후 국제전기기술위원회(IEC)는 ISA의 작업을 제어 밸브 선정에 대한 국제 표준을 제정하는 근거로 사용했습니다. ANSI/ISA-75.01.01과 IEC 60534-2-1 밸브 선정 표준이 서로 비슷하므로 두 표준 모두 사용할 수 있습니다.
제어 밸브를 적절히 선정하는 데 필요한 정보는 다음과 같습니다.
•물리적 세부사항(파이프 규격, 압력 클래스, 트림 유형)
•공정조건(업스트림 압력, 다운스트림 압력, 온도, 소음 제한)
•유체 특성(유량 속도, 밀도)

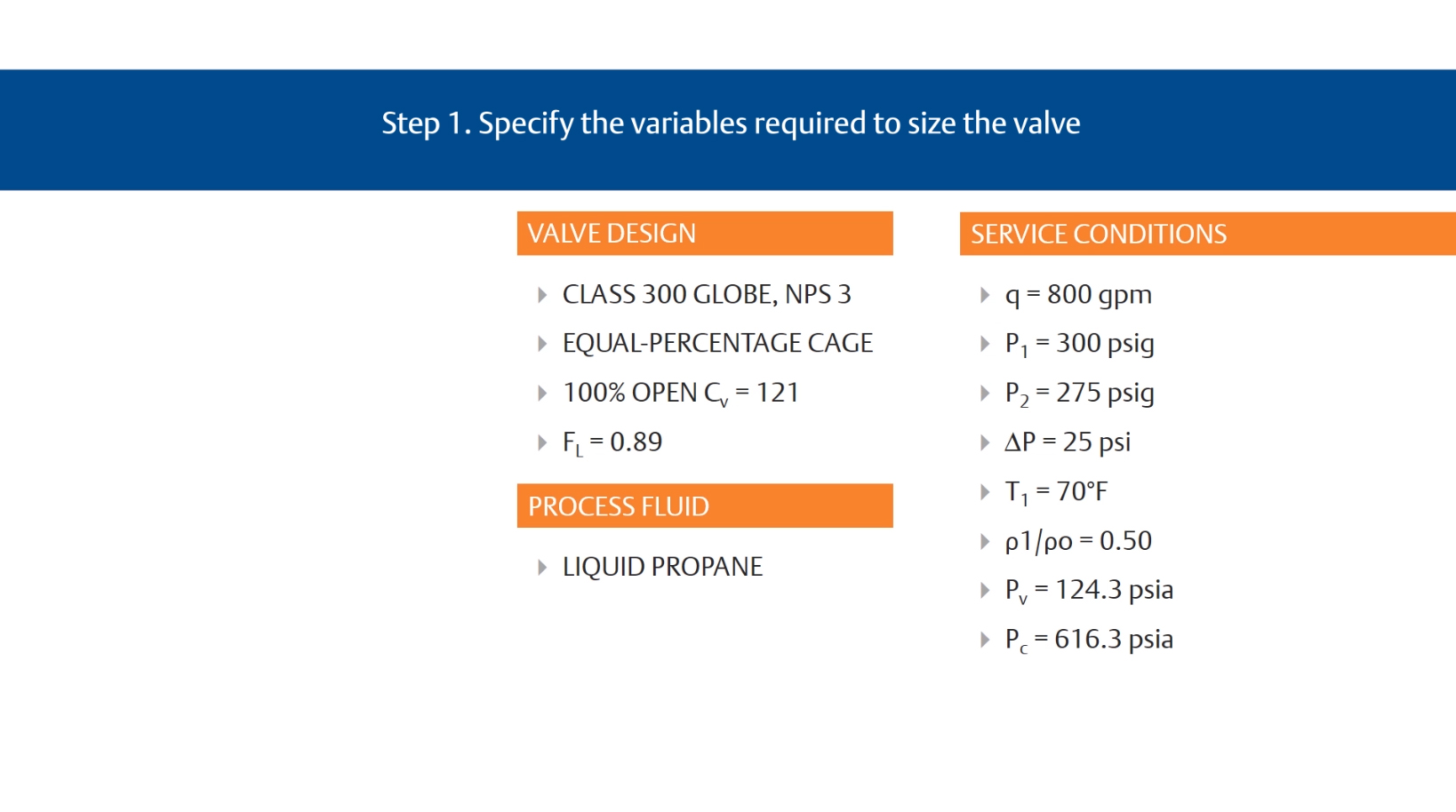

1단계: 밸브 선정에 필요한 변수 지정
•적절한 설계,
•공정유체(물,오일 등) 및
•적절한 서비스 조건
•q 또는 w, P 1, P 2 또는 ΔP, T 1, ρ 1/ρ o, P v, P c, 및 n
선정 절차에 적합한 조건을 인식할 수 있는 능력은 다양한 밸브 선정 문제에 대한 경험을 축적해야만 얻을 수 있습니다.
2단계. 방정식 제약요인 N 1과 N 2 결정
N 1과 N 2는 유량 방정식의 상수이며 다양한 단위 시스템을 사용할 수 있는 수단입니다.

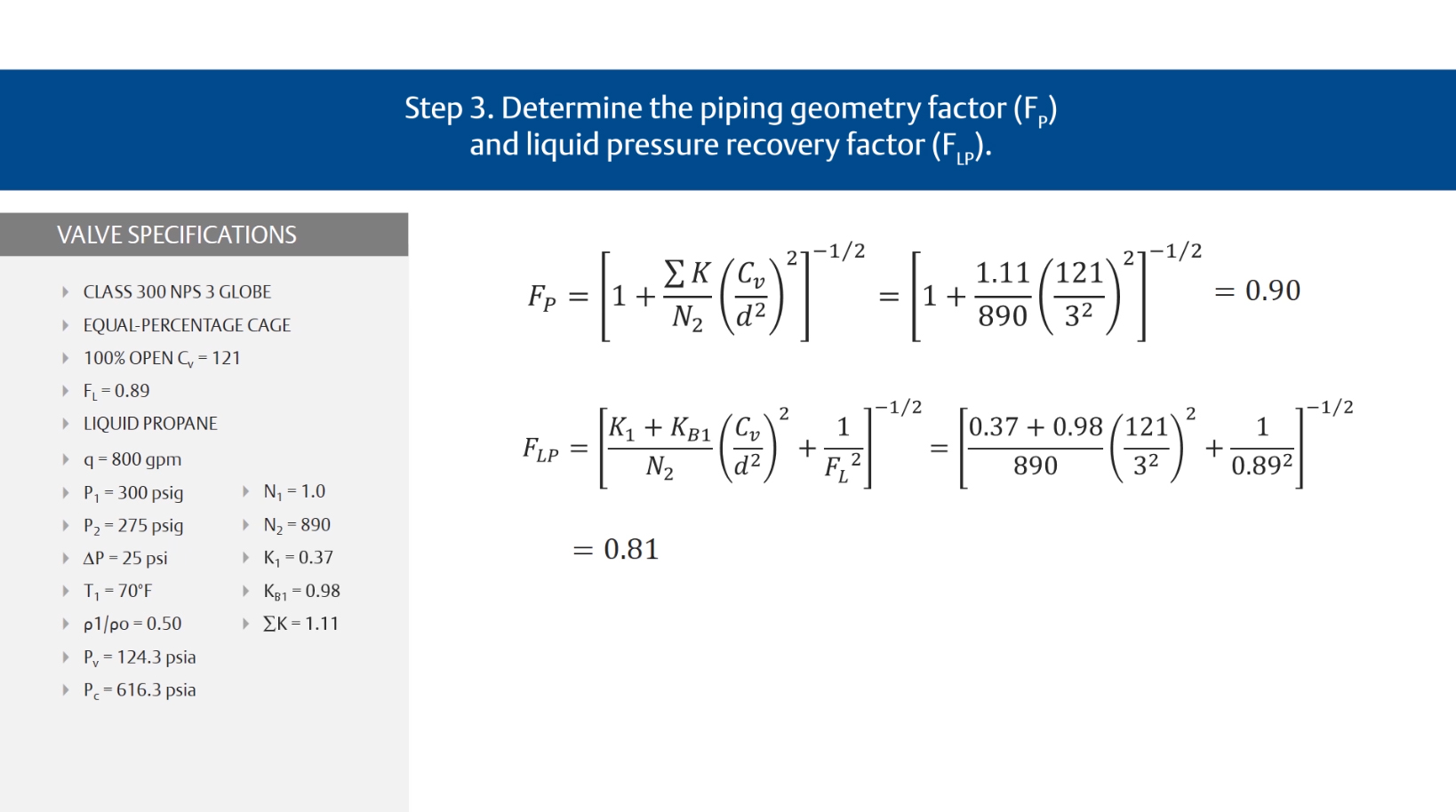

3단계. 배관 형상 계수(F P) 및 액체 압력 회복계수(F LP) 결정
이 계산에서는 C V 추정값 및 해당 F L을 사용합니다. F P는 리듀서, 엘보우 또는 티와 같이 선정할 밸브의 입구 및 출구 연결부에 직접 부착하는 배관 부속품으로 인한 압력 손실에 해당하는 보정계수입니다. 이 부속품을 밸브에 부착하는 경우에는 반드시 이를 고려해야 합니다. 표준 선정 절차는 동심원 리듀서 및 확대관의 F P 계수를 계산하는 방법입니다. 그러나 부속품을 밸브에 부착하지 않았다면 F P는 1.0이며 규격 조정 방정식을 간단히 적용하면 됩니다. 또한 F LP = F L.

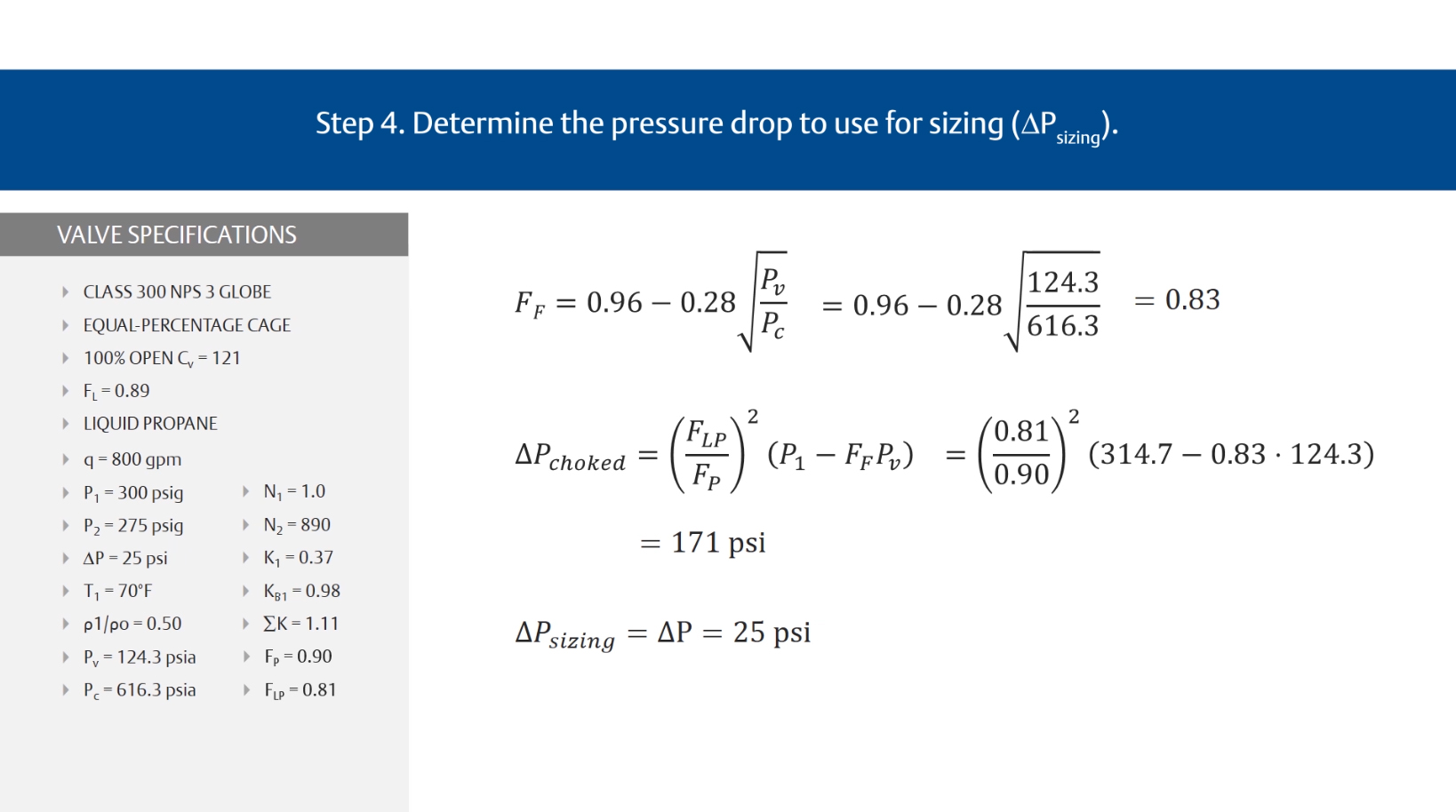

4단계. 규격 조정(ΔP 규격 조정)에 사용할 압력 강하 결정
업스트림과 다운스트림의 압력 차이가 상당히 크면 액체가 증발하여 흐름이 막힐 수 있습니다. 밸브 전체의 실제 압력 강하인 ΔP가 흐름을 막는 압력 강하보다 높은 경우에는 실제 압력 강하 대신에 막힘 유량 강하인 ΔP막힘를 사용해야 합니다.
5단계. 필요한 유량 계수(C v) 계산
