Fisher-P-CT88

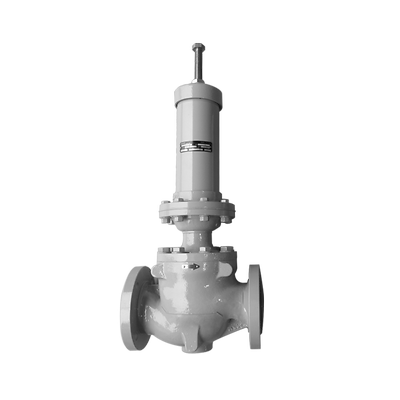

Fisher™ CT88 배압 레귤레이터

문의하기
주문 상태 확인

선정 제품 설명

Type CT88 배압 레귤레이터는 생산 임대지 내 자동 상거래(LACT) 설비의 배압을 유지하는 데 사용됩니다. 이 배압 레귤레이터는 용적식 또는 코리올리스 미터의 정확한 측정과 기타 업스트림 LACT 스키드의 보호 목적으로 설계 되었습니다. 다른 배압 레귤레이터에 비해 높은 유량으로 전송 효율을 극대화합니다.

특징

  • 대용량
  • 블리드 플러그
  • 완전 균형 플러그
  • 빠른 반응 속도
  • 단순한 구조
  • 용이한 설치
  • 쉽게 조정되는 세트 포인트
  • CL150 압력 등급

사양

본체 크기
NPS 2, 3 및 4/DN 50, 80 및 100
종단 연결
CL150 RF
최대 작동 압력
285psi/19.7bar(CL150 RF 플랜지 압력 등급)
배압 제어 범위
NPS 2 / DN 50: 10~145psi / 0.7~10bar
NPS 3 및 4 / DN 80 및 100: 15~145psi / 1.0~10bar
유량 특성
급속 열림
온도 특성
20°~ 248°F/-7°~120°C
구성 재질
본체: 탄소강(WCB)
다이어프램 및 씰: 탄화플루오르(FKM)
트림 부품: 316 스테인리스 스틸
대략적 중량
NPS 2 / DN 50: 89.3파운드 / 40.5kg
NPS 3 / DN 80: 131파운드 / 59.5kg
NPS 4 / DN 100: 184파운드 / 83.5kg

문서 및 도면
