Keystone-P-P000441

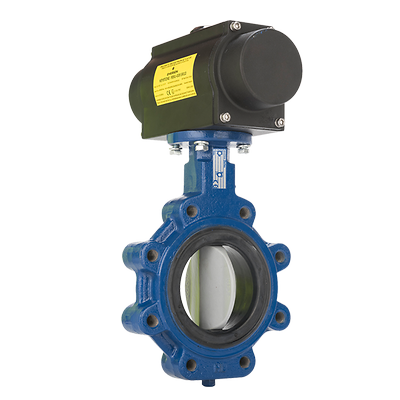

Keystone Figure 221/222 Butterfly Valve

선정 제품 설명

The Keystone Figure 221/222 is an economical bonded resilient seated butterfly valve for bi-directional and end-of-line service available in both wafer (Figure 221) and lugged (Figure 222) style.

특징

  • 양방향 완전 정격 압력에서 완벽한 차단.
  • F222 러그 버전은 완전 정격 압력에서 양방향 EOL(End-of-Line) 서비스에 적합합니다.
  • 상단 및 하단 베어링은 측면 추력 하중을 흡수합니다.
  • 플랜지 실링의 시트에 매립된 O 링이 있으므로 플랜지 가스켓이 필요 없습니다.
  • 간편한 설치와 플랜지 간 중앙 맞춤을 위한 바디 위치 결정공.
  • 확장 넥으로 플랜지 및 절연을 위한 적절한 간격을 제공합니다.
인증
미국선급협회(American Bureau of Shipping) 선상, CRN, ABS
종단 연결
웨이퍼, 러그형
응용 분야
펌프, 플랜트 공기, 시설 및 공정 유틸리티, 시설, 증발기 및 건조기, 먼지 수집 시스템, 건조기, 냉각수, 공기 순환, 플랜트 보조 장비, 송풍기, 압축기, 냉각기
소재
304 스테인리스 강, 316 스테인리스 강, 주철, 부나-N, EPDM 고무
운영 온도
최대 250°F(120°C)
압력 등급
ASME
공정 연결 유형
150RF
시트/씰 유형
탄력
차단 등급
제로 누출
표준
ASME B16.34, API 609
밸브 크기
NPS 8 / DN 200, NPS 4 / DN 100, NPS 3 / DN 80, NPS 2-1/2 / DN 65, NPS 2 / DN 50, NPS 12 / DN 300, NPS 10 / DN 250, 5인치, NPS 6 / DN 150
밸브 크기 표준
NPS
밸브 유형
버터플라이
매체
뜨거운 물, 공기, 불활성 가스, 공기, 경유, 액체, 진공, 물, 수성 글리콜
스템
O 링
