Fasani-P-P000204

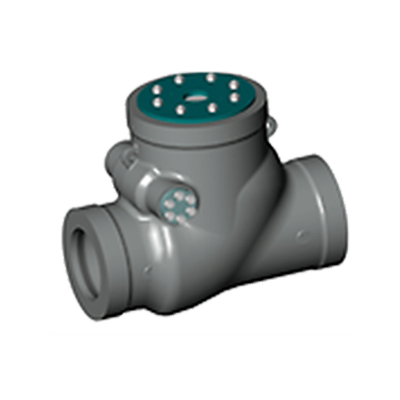

Fasani 스타일 B 고압 체크 밸브

영업부에 문의

선정 제품 설명

고압 및 고온 산업 분야를 위해 특수하게 설계된 광범위한 체크 밸브입니다.

특징

  • API 600에 따른 벽 두께 및 ASME B16.34에 따라 설계된 다양한 압력 씰 체크 밸브
  • 모든 제품은 ASTM 규격에 명시된 소재로 제작되며(NACE 준수 포함), 최대 안전 및 유량 효율을 충족하도록 설계되었습니다.
  • ASME B16.10에 따른 면간 치수
  • 스윙 체크, 틸팅 디스크 및 피스톤 체크에 해당(Y 및 T 패턴 디자인)
  • 스윙 체크 밸브는 수평 및 수직(상향 흐름) 파이프 모두에 사용 가능합니다.
  • 틸팅 디스크 체크 밸브는 디스크 슬래밍(disc slamming) 방지는 물론 신속한 차폐 서비스를 보장하도록 설계되었습니다.
  • 리프트 체크 밸브(Y 및 T 패턴)는 수평 파이프에 사용하도록 설계되었습니다.
  • 시트는 용접되어 있습니다.
  • 옵션: 측면 마운트 카운터웨이트, 측면 설치 유압 댐퍼 및 디스크 회전 방지 장치

사양

인증
NACE, ASME B31.1, 인도 보일러 등록, PED
종단 연결
플랜지형, 맞대기 용접
응용 분야
스팀 터빈, 펌프, 밸브 및 매니폴드, 스팀 헤더, 플랜트 밸런스, 보일러, 재래식, 일반 서비스, 고온, HRSG, 바이오매스 보일러 및 전력 보일러
바디 디자인
긴 패턴
소재
스테인리스 강, 듀플렉스, 강철, 탄소강, 합금, 메탈, 스테인리스
운영 온도
204°C(400°F) 초과
압력 등급
ASME
공정 연결 유형
1500RF, 2500RF, 900RF, BWE, CL150RF
시트/씰 유형
금속간, 스윙
차단 등급
등급 V(FCI 70-2)
표준
ASME B16.34
밸브 크기 표준
NPS
매체
뜨거운 물, 액체, 산소, 스팀, 물
