Sempell-P-P000344

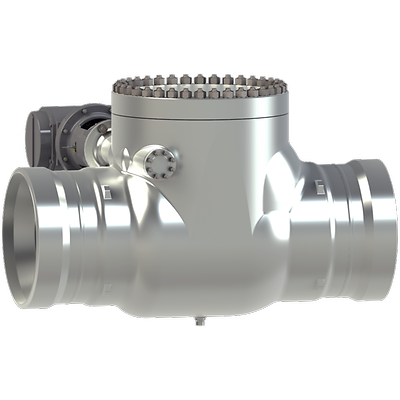

Sempell 모델 801 ASME 스윙 체크 밸브

선정 제품 설명

Sempell 제어 또는 비제어 역류 방지 또는 스윙 체크 밸브는 증기 역류 때문에 허용 불가 압력이 발생하여 터빈에 축척되는 것을 방지합니다.

특징

  • 유지 보수가 적은 글래드를 다시 조일 수 있습니다.
  • 디스크 및 본체 시트의 표면 경화된 씰링 면.
  • 연소된 샤프트에 의한 낮은 마찰력.
  • 표면 처리된 베어링이 상대적 움직임을 가지는 각 부품을 향합니다.
  • 본체를 간편하게 분해할 수 있습니다.
  • 내부 구조물의 적절한 유량 특성에 의한 낮은 저항 계수 x
  • 증기 유체 방향에서 볼 때 오른쪽 또는 왼쪽으로 장착할 수 있는 작동기.
  • 다양한 용접부 또는 직접 용접에 의한 범용 연결.
  • 고객의 요청에 따라 치수, 재질 및 기타 작동기와 관련된 용접부의 편차 설계가 제공되고 스위치 및 특수 설계가 제한됩니다.
인증
ASME B31.1, PED
종단 연결
맞대기 연결
응용 분야
고온, HRSG, 증기 터빈
바디 디자인
긴 패턴
소재
합금, 탄소강, 금속, 강철
운영 온도
고온
압력 등급
ASME, PN
공정 연결 유형
BWE
시트/씰 유형
금속간, 스윙
차단 등급
클래스 V(FCI 70-2)
표준
ASME B16.34
스타일
직접작동
밸브 크기
NPS 24 / DN 600, NPS 20 / DN 500, NPS 18 / DN 450, NPS 14 / DN 350, NPS 16 / DN 400
밸브 크기 표준
DN, NPS
밸브 유형
공학 제품
