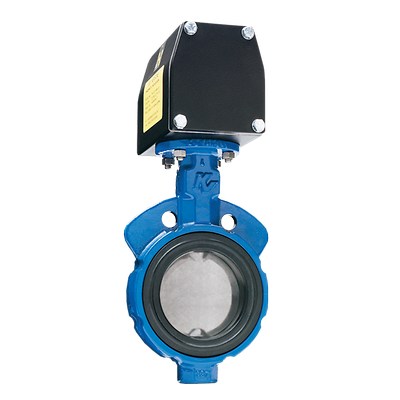

Keystone-K-figure 990 920 butterfly valve powered actuator

Keystone Figure 990/920 Butterfly Valve with Powered Actuator

선정 제품 설명

The Keystone Figure 990/920 is a split body, thin disc resilient seated butterfly valve complete with powered actuator, configurable by power source, size, function and more.

영업부에 문의

자세히 알아보기

작업 공간에 추가

특징

Keystone Figure 990/920 버터플라이 밸브

1피스 박막 디스크 스템은 유량에 대한 최소한의 저항으로 최고의 Cv, 최저 압력 강하 및 최상의 제어 특성을 제공합니다.
라운드형 광택 디스크 에지는 완전 동심 실링을 제공하며 토크를 감소시키고 시트 수명을 연장하며 견고한 셧오프를 지원됩니다.
복원력이 뛰어난 시트인 3중 기능은 본체와 스템을 라인 매체로부터 격리하고, 완전 정격 압력으로 라인 매체의 세밀한 셧오프가 보장되며, 플랜지 씰링 기능을 제공하므로 플랜지 가스켓이 필요하지 않습니다.
고강도 구조의 부식 방지 상단 부싱은 상단 스템 지원을 제공하여 액추에이터 측면 하중을 흡수하고 밸브 사이클 수명을 연장합니다.
양방향으로 자가 조정 가능한 더블 V컵 스템 씰링은 외부 오염 물질이 밸브에 유입되는 것을 방지합니다.
분할된 본체 설계를 통해 시트 및 디스크/스템을 간편하게 필드 교체하고 커플링이나 브래킷을 사용하지 않고도 Keystone 액추에이터를 직접 장착할 수 있습니다.

Emerson Powered Actuator

Direct mounting to all Keystone butterfly valves and ball valves.
Valve connection compatible with Keystone (imperial and metric) and ISO 5211.
Double Rack and Pinion design nullifies side loads on the pinion shaft, minimizing bearing wear and extending life.
Optimized product flow with standard mounted travel stops for valve position adjustment in open and close position (+/- 5° at each end).
Anodized aluminium body with electrostatic powder coating (ESPC) finish provides durable protection against corrosive environments.
Double acting and spring return versions available for cost effective and safe operation.
Up to 12 individual springs offer flexible torque range for both ball as butterfly valves.
Pre-compressed spring design and anti-blowout drive pinion means safe maintenance and operation.

Keystone F89 공압 1/4 회전 액추에이터

모든 Keystone 버터플라이 밸브 및 볼 밸브에 대하 다이렉트 마운트 가능합니다.
밸브 연결은 Keystone(야드-파운드법 및 미터법) 및 ISO 5211과 호환 가능합니다.
이중 랙 및 피니언 설계로 피니언 샤프트의 측면 부하를 무효화하여 베어링 마모를 최소화하고 수명을 연장합니다.
열림 및 닫힘 위치(양끝 +/- 5�)에서 밸브 위치 조절에 적합하도록 표준 마운트 트래블 스톱으로 제품 유량 최적화.
정전기 방지 코팅(ESPC) 마감 처리된 양극산화 알루미늄 바디를 갖추어 부식성 환경에 대해 내구성 있는 보호를 제공할 수 있습니다.
비용 효과적이고 안전한 작동을 위해 이중 작동 및 스프링 리턴 버전 사용 가능
최대 12개의 개별 스프링이 볼 및 버터플라이 밸브에 대해 유연한 토크 범위를 제공합니다.
사전 압축 스프링 설계 및 분발 방지 드라이브 피스톤은 안전한 유지 보수 및 작동을 보장합니다.

사양

Keystone Figure 990/920 버터플라이 밸브

소재: 316 스테인리스 강, 부나-N, 주철, 연성철, 듀플렉스, EPDM 고무, 하스텔로이, 모넬, 슈퍼 듀플렉스, 테프론, 티타늄

운영 온도: 최대 250°F(120°C)

압력 등급: ASME

프로세스 연결 유형: 150RF

시트/씰 유형: 탄력

셧오프 클래스: 제로 누출

표준: API 609, ASME B16.34

밸브 유형: 버터플라이

밸브 크기: NPS 1-1/2 / DN 40, NPS 14 / DN 350, NPS 16 / DN 400, NPS 8 / DN 200, NPS 18 / DN 450, NPS 2 / DN 50, NPS 20 / DN 500, NPS 6 / DN 150, NPS 10 / DN 250, NPS 1 / DN 25, 5인치, NPS 4 / DN 100, NPS 12 / DN 300, NPS 2-1/2 / DN 65, NPS 3 / DN 80
