AVENTICS-R481624701

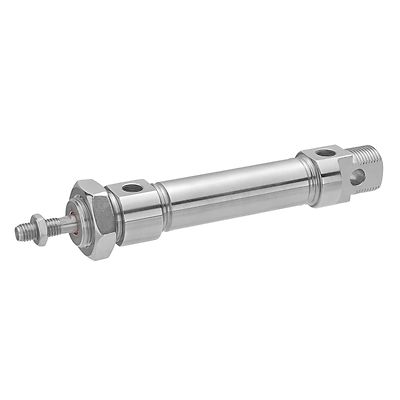

AVENTICS™ Stainless Steel Round Cylinder, Series CSL-RD R481624701

선정 제품 설명

CSL-DA-032-0100-1-SC-1-0-000-STD-BAS

Standards
Based on ISO 6432
Piston Ø
32 mm
Stroke
100 mm
Ports
G 1/8
Functional principle
Double-acting
Cushioning
Elastic cushioning
Magnetic piston
Piston with magnet
Environmental requirements
Industry standard, suitable for use in food processing, ATEX optional
Piston rod
single
Cylinder special features
Version: standard type
Scraper
Food-Grade Scraper
Pressure for determining piston forces
6,3 bar
Retracting piston force
435 N
Extracting piston force
505 N
Min. ambient temperature
-20 °C
Max. ambient temperature
80 °C
Working pressure min.
1 bar
Working pressure max
10 bar
Piston rod thread
M10x1,25
Impact energy
0.5 J
Weight 0 mm stroke
0.699 kg
Weight +10 mm stroke
0.015 kg
Stroke max.
1200 mm
Medium
Compressed air
Min. medium temperature
-20 °C

특징

  • 깨끗하고 컴팩트한 디자인
  • 언더컷 없는 스크래퍼를 사용하여 피스톤 로드 주위에 먼지 및 죽은 공간 축적을 방지할 수 있습니다.
  • 식품 안전 보증
  • 화학 물질에 저항성이 있음
  • 외경 16mm~63mm의 피스톤 제공
  • 단일 피스톤 로드, 탄성/사전 조정/수동 조정 쿠션, 자기 감지 기능, ATEX로 구성 가능
