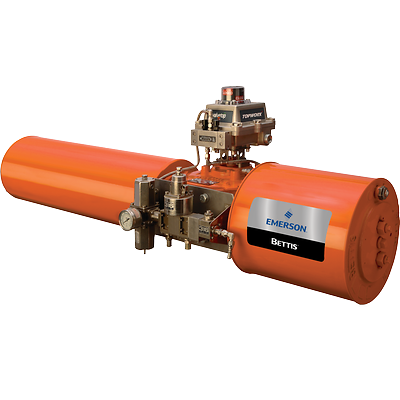

Bettis-G Series Pneumatic

Bettis G-시리즈 스카치 요크 공압 밸브 액추에이터

선정 제품 설명

루버, 댐퍼 및 기타 90도 회전 메커니즘과 함께 볼, 버터플라이 또는 플러그 밸브를 작동하기 위한 매우 독특하고 안정적인 액추에이터입니다. 까다로운 SIL이 필요한 응용 분야에 사용하는 데 적합합니다.

특징

  • 어려운 환경, 거친 환경 및 전원이 문제가 될 때 일관된 작동
  • 모듈식 디자인으로 효율성이 개선되고 마모를 줄이고 사용 시간 연장
  • 특허를 받은 Tension-Lok™ 장치가 스프링 모듈을 확실히 잠궈 실수로 스프링 장력이 풀리는 것을 막아 안전한 제거 및 설치가 가능
  • 압력 장착 탱크에 대한 엄격한 요구 사항을 충족하기 위해 PED 97/23/EC 준수
  • 침구 및 고압수 델루지(deluge) 테스트용 IP66 및 IP67M 사양을 모두 충족하고 뛰어난 침수 및 부식 방지 제공
  • 안전한 현장 유지보수 및 인벤토리 비용 절감을 가능하게 해주는 모듈식 디자인으로 다양한 구성 제공
  • 이중 안전 모드의 빠른 방향 전환을 위해 상호 교환 가능한 전원 및 스프링 모듈
  • SIL 환경을 요구하는 까다로운 응용 분야에서 사용하기에 적합
전력원
공압
제품 유형
스카치 요크, 공
작동
스프링 복귀식, 더블 액팅
인증
SIL 3, CSA, FM, ATEX, IECEx, ABS Atex 지침 94/9 PED 97/23/EC IP66 / IP67M
RoHS 설명
이 제품은 전기 및 전자 장비에서 특정 유해 물질 사용 제한에 대한 Directive 2011/65/EU(RoHS 2)의 범위에서 제외된 대규모 고정 설비에만 사용해야 합니다.
제어 유형
온/오프
밸브 유형
볼, 버터플라이, 플러그, 트리플 오프셋, 기타 1/4회전 장치
토크/추력
스프링 복귀식 모델 3,000,000lbs-in(339,000Nm) 초과 시, 더블 액팅 12,581~6,000,000lbs-in(1420~678,000Nm)
작동 압력
공압 40~220psig(3~14Bar), 유압 최대 5,000psig(345Bar)
Operating Pressure
Pneumatic 40-220 psig (3-14 Bar), Hydraulic up to 5,000 psig (345 Bar)
