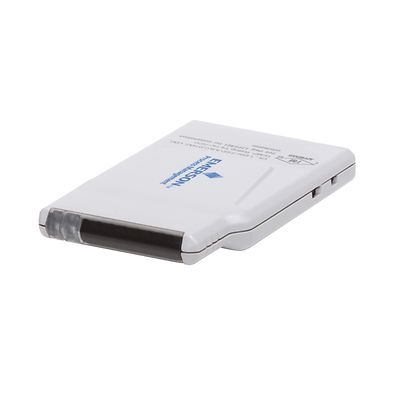

DeltaV™ DI 24V DC 로사이드(Low-Side) 감지(드라이 접점) CHARM

센서 유형

24V DC 드라이 접점

ON 감지 수준

> 2.25mA(<5.3kΩ)

OFF 감지 수준

< 1.75mA(>8.2kΩ)

채널 임피던스

4.8kΩ

습식 전압

22.5볼트(±5%), 공칭 12.5mA로 전류 제한

현장 회로 보호

12.5mA 전류 제한 회로, 현장 배선 분리

CHARM 전력 요구 사항

22mA 최대 @ 24V DC

CHARM 열 소산

0.33W

오류 감지 가능

단락 보증: < 100Ω, 양호 상태 보증: 400Ω ~ 40kΩ, 개방 회로 보증: > 75kΩ

구성 가능한 채널 유형

DI(Discrete Input) - 드라이 접촉 또는 분리 상태 센서 변경 <2Hz, 펄스 부호 - 펄스 트레인 0.1Hz ~ 10KHz, 50µsec 최소 펄스 폭
