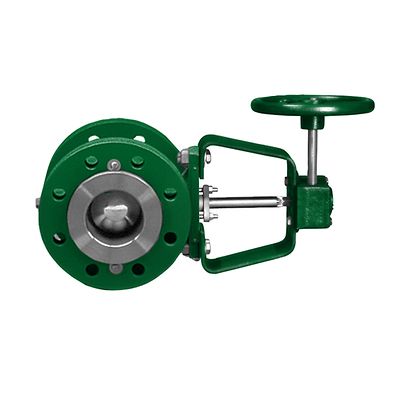

Fisher™ 1077 수동 핸드휠 액추에이터

영업부에 문의

선정 제품 설명

Fisher 1077 수동 핸드휠 액추에이터는 회전식 샤프트 밸브와 함께 사용하도록 제작되었습니다. 토크는 핸드휠 입력 샤프트를 통해 핸드휠에서 스플라인 보어가 있는 웜 및 드라이브 슬리브 기어(섹터)로 전달됩니다. 웜 및 드라이브 슬리브 기어는 토크를 증폭시켜 이를 스플라인 밸브 샤프트 또는 스플라인 스터브 샤프트로 전달합니다.

사양

작동
회전식, 수동
인증
PED, CUTR, ATEX
제어 유형
온/오프, 위치 설정
전력원
수동
밸브 유형
볼 밸브, 버터플라이 밸브, 편심 플러그 밸브, 삼중 오프셋 밸브
기타 구성
이 제품의 추가 사양이나 옵션은 해당 지역 에머슨 비즈니스 파트너나 영업 사무소에 문의하십시오.

문서 및 도면

특징

  • 스플라인 밸브 샤프트가 드라이브 기어 슬리브에 직접 결합되어 필요한 부품 수를 줄이고 설치와 유지 관리를 간소화합니다.
  • 밸브 디스크나 볼을 개방하는 데 필요한 핸드휠 회전 방향이 핸드휠에 표시되어 있습니다. 회전 표시기는 개방 및 폐쇄 위치에 굵게 표시되어 있으며, 굵은 점증선은 밸브 디스크나 볼 위치를 나타냅니다.
  • 지침에 따라 설치할 때 핸드휠을 시계 방향으로 회전시키면 모든 설비에서 밸브가 닫힙니다.
  • 운행 정지 장치를 조정한 후 제자리에 고정시키면 폐쇄(0도) 및 개방(90도) 위치에서의 디스크 또는 볼 위치를 정확하게 제어할 수 있습니다. 60도 작동을 위한 운행 정지 장치는 0도 ~ 30도 사이의 각도에서 디스크 또는 볼의 폐쇄 정지를 설정하거나 60도 ~ 90도 사이의 각도에서 디스크 또는 볼의 개방 정지를 설정하는 데 사용할 수 있습니다.
