  • Fisher™ 1078 클러치 해제식 수동 액추에이터
Fisher-P-1078

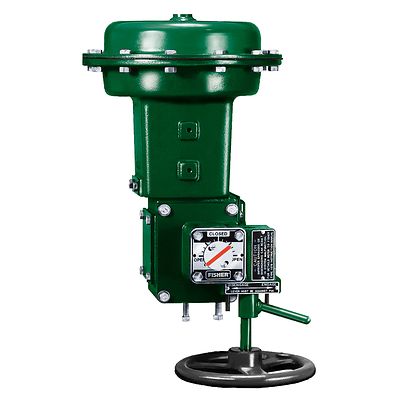

Fisher™ 1078 클러치 해제식 수동 액추에이터

영업부에 문의

선정 제품 설명

Fisher 1078 수동 액추에이터는 동력 액추에이터를 사용하는 제어 밸브와 장비의 수동 작동을 위한 클러치 해제식 액추에이터입니다. 이러한 샤프트의 치수는 H 마운팅 어댑터에 사용되는 것과 같습니다. 스터브 샤프트는 수동 액추에이터 섹터의 사각 브로치에 끼워지며 스페이서는 샤프트를 적절한 위치에 고정합니다.

사양

작동
회전식, 수동
인증
PED, CUTR, ATEX
제어 유형
온/오프, 위치 설정
전력원
수동
밸브 유형
볼 밸브, 버터플라이 밸브, 편심 플러그 밸브, 삼중 오프셋 밸브
기타 구성
이 제품의 추가 사양이나 옵션은 해당 지역 에머슨 비즈니스 파트너나 영업 사무소에 문의하십시오.

문서 및 도면

특징

  • 액추에이터 하우징에 직접 설치하므로 설치가 간편하고 요크 및 기타 브래킷이 필요하지 않습니다.
  • 입력 샤프트의 레버 작동식 편심 베어링 지지대를 사용하면 모든 회전 지점에서 웜 기어를 섹터와 결합할 수 있습니다. 트래블 표시기 구성 요소는 샤프트를 통해 장착되므로 수동 액추에이터의 분리 또는 결합 중에도 정확한 트래블 표시가 유지됩니다.
  • 분리 레버는 체결 장치에 의해 결합 및 분리 위치에 고정되므로 레버를 움직이려면 먼저 이 체결 장치를 해제해야 합니다. 이로써 의도하지 않은 작동 위험이 줄어듭니다. 그 외에도 완전 결합 및 분리 위치의 정지 핀은 레버 운행을 위한 작동 범위를 한정합니다.
