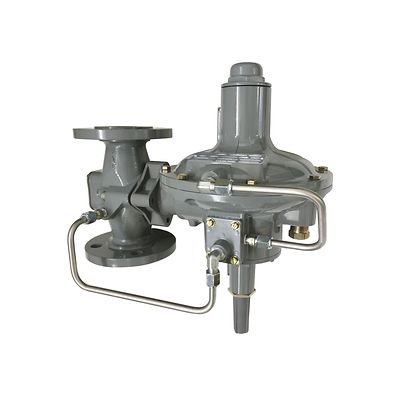

Fisher-P-299H

Fisher™ 299H 시리즈 감압 레귤레이터

문의하기
비디오 보기
주문 상태 확인
도면 보기
애니메이션 보기

선정 제품 설명

Fisher 299H 시리즈 파일럿 작동식 감압 레귤레이터는 최대 175psi / 12.1bar의 유입 압력으로 분배, 산업 및 상업용 설비를 위한 통제된 압력 및 용량을 제공합니다. 유형 VSX2가 사용되는 299HS와 유형 VSX8이 사용되는 299HV는 가스 공급을 차단해야 하는 설비에 사용됩니다. 299HR 일체형 토큰 릴리프는 레귤레이터 설정점 이상으로 하류 압력이 상승하면 사용자에게 경고를 보냅니다. 작은 열팽창 과압을 완화하는 유형 299HSR 및 299HVR 토큰 내부 릴리프 밸브.

CAD 도면 및 모델: 여기를 클릭하십시오.

특징

  • 독특한 무배출 모니터 시스템
  • 정확도
  • 고용량 압력 제어
  • 최고 품질
  • 외부, 내부 또는 이중 등록 변환
  • 쉬운 시동
  • 간편한 유지보수
  • 견고한 구조

사양

바디 크기 및 종단 연결 스타일
크기: NPS 1-1/ DN 4, NPS 1-1/ DN 2, NPS 2 / DN 50
연결 방식: NPT, CL125 FF 플랜지, CL250 RF 플랜지, PN 10/16 플랜지
오리피스 크기별 최대 작동 유입 압력
1/4x3/8":175psi/12.1bar
3/8"/9.5mm:175psi/12.1bar
1/2"/13mm:175psi/12.1bar
3/4"/19mm:150psi/10.3bar
7/8"/22mm:125psi/8.6bar
1"/25mm:100psi/6.9bar
1-3/16"/30mm:80psi/5.5bar
최대 배출(케이싱) 압력
66psig / 4.5bar
최대 행정 시 최소 차압
1.5psi d / 0.10 bar d
배출 압력 범위
3.5인치 w.c. ~ 60psig / 9mbar ~ 4.14bar(9개 범위)
압력 등록
내부, 외부 또는 이중 등록
온도 특성
-20°~150°F/-29°~66°C
대략적 중량
21파운드 / 10kg
