  • Fisher™ 67C 시리즈 계기 공급 레귤레이터

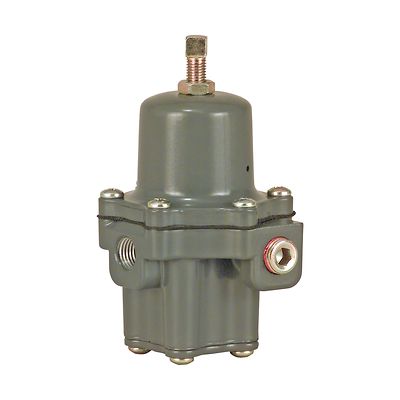

Fisher-P-67C

Fisher™ 67C 시리즈 계기 공급 레귤레이터

문의하기
주문 상태 확인
도면 보기
애니메이션 보기

선정 제품 설명

67D 시리즈 직동형 레귤레이터와 필터 레귤레이터는 일반적으로 공압식 및 전공(electropneumatic) 컨트롤러와 기타 계기에 일관되게 통제된 감압을 제공하는 데 사용됩니다. 이 제품은 대부분의 공기 또는 가스 설비에 적합합니다. 다른 용도는 에어 척, 에어 제트 및 스프레이 건에 감압을 제공하는 것입니다.

CAD 도면 및 모델: 여기를 클릭하십시오.

특징

  • 소형
  • 판넬 장착
  • 계기 공급 레귤레이터
  • 스테인리스 강 재질 구조(선택형)
  • 내부 릴리프
  • 스마트 블리드: 공급 압력이 상실되었을 때 배출구에서 압력을 완화해주는 내부 체크 밸브.
  • 견고한 구조
  • 내부식성 잠금장치

사양

사용 가능한 바디 재료
67C 시리즈: 알루미늄
67CS 시리즈 스테인리스 강
사용 가능한 구조
67C 및 67CS: 독립형 압력 레귤레이터
67CR 및 67CSR: 소프트 시트 내부 릴리프 포함
67CF 및 67CFS: 필터 포함
67CFR & 67CFSR: 필터 및 소프트 시트 내부 릴리프 포함
바디 크기 및 종단 연결 스타일
1/4 NPT
유입구 최대 압력(바디 정격)
67CS 및 67CSR을 제외한 모든 모델: 250psig / 17.2bar
67CS 및 67CSR: 400psig / 27.6bar
최대 비상 출구압
출구압 설정값 + 50psi / 3.4bar
압력 등록
내부
온도 특성
NBR: -40 ~ 180°F / -40 ~ 82°C
FKM: 0 ~ 300°F / -18 ~ 149°C
실리콘(VMQ) 다이어프램 및 저온 볼팅: -60 ~ 180°F / -51 ~ 82°C
대략적 중량
67C, 67CR, 67CF 및 67CFR: 1파운드 / 0.5kg
67CS 및 67CSR: 2.5파운드 / 1.1kg
67CFS 및 67CFSR: 4파운드 / 1.8 kg
추가 기술 데이터
추가 기술 정보는 현지 영업 사무소에 문의하거나 기술 문서를 참조하십시오.
