Fisher-P-8560

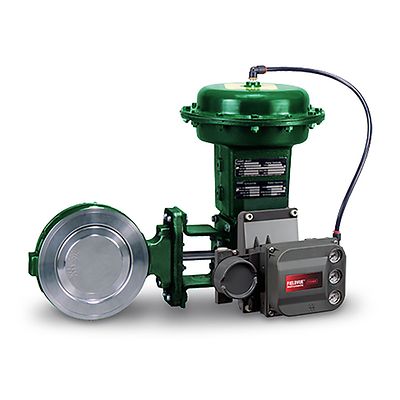

Fisher™ 8560 고성능 버터플라이 밸브

선정 제품 설명

Fisher 8560 버터플라이 밸브는 최상의 저누출율이 필요한 스로틀 애플리케이션에 적합한 신뢰할 수 있는 고성능 제어 밸브입니다.

인증
PED, CRN, 탈루성 배출, NACE, ATEX, CUTR, 화재 안전
중요 서비스
일반 서비스
유량 특성
선형
재질
탄소 스틸, 스테인리스, 합급
작동 온도
표준 온도, 고온
전력원
전기, 유압식, 공압식, 레버, 기어, 전자식 유압
압력 등급
ASME
공정 연결 유형
플랜지형, 싱글 플랜지형, 러그형
시트/씰 유형
금속, 소프트
셧오프 등급
클래스 IV (FCI 70-2), 클래스 VI (FCI 70-2)
표준
B16.34
스템
실시간 로드, 조정 가능 패킹
밸브 크기
NPS 3, NPS 4, NPS 6, NPS 8, NPS 10, NPS 12
밸브 크기 표준
NPS
기타 구성
이 제품의 추가 사양이나 옵션은 해당 지역 에머슨 비즈니스 파트너나 영업 사무실에 문의하십시오.

문서 및 도면

특징

  • 편심(eccentric) 방식으로 장착되는 디스크는 대략 리니어 유량 특성을 제공하며 90도의 디스크 회전을 통해 자동제어 또는 온/오프 방식으로 사용할 수 있습니다.
  • 트림 및 볼팅(bolting) 재료는 부식성 액체와 가스를 포함하는 환경(sour service)에 적용할 수 있습니다. 이러한 구성은 NACE MR0175-2002의 권장 사항을 준수합니다.
  • ENVIRO-SEALElectro-Hydraulic 패킹 시스템 옵션은 향상된 씰링 및 가이드 제공, 강화된 로딩력을 전달하도록 고안되었습니다. ENVIRO-SEAL 패킹 시스템은 밸브의 배출 가스를 환경보건국에서 규정한 100ppm 미만으로 제한할 수 있습니다.
  • 표준 밸브 구조는 위험 지역용 전기적 결합을 제공하는 전도성 패킹이 포함됩니다.
