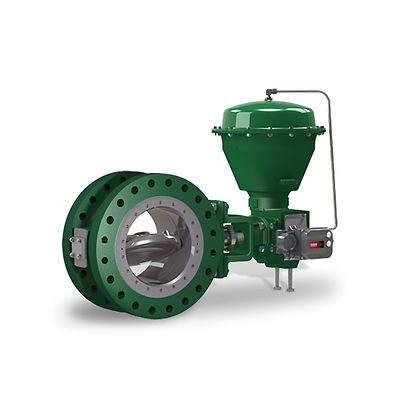

Fisher-P-A31D

Fisher™ A31D 이중 플랜지 버터플라이 밸브

영업부에 문의
자세히 알아보기

선정 제품 설명

Fisher A31D는 스플라인 드라이브 샤프트 또는 키 드라이브 샤프트를 특징으로 하는 이중 플랜지, 고성능 버터플라이 밸브입니다. A31D는 스로틀링 또는 온/오프 서비스에 사용되며, NPS 3 ~ 12, CL150 및 CL300에서 사용할 수 있습니다.

사양

인증
PED, CRN, 탈루성 배출, NACE, ATEX, CUTR, 화재 안전
중요 서비스
일반 서비스
유량 특성
선형
재질
탄소강, 스테인리스, 합금
작동 온도
표준 온도, 고온
압력 등급
ASME
공정 연결 유형
이중 플랜지형
차단 등급
클래스 VI(FCI 70-2), MSS SP-61
밸브 크기
NPS 3, NPS 4, NPS 6, NPS 8, NPS 10, NPS 12
밸브 크기 표준
NPS
기타 구성
이 제품의 추가 사양이나 옵션은 해당 지역 에머슨 비즈니스 파트너나 영업 사무실에 문의하십시오.

문서 및 도면

특징

  • 압력 보조 씰 디자인은 확실한 차단을 제공하므로 완전한 ASME B16.34 차단 기능이 필요한 설비에서 더 작은 액추에이터를 사용할 수 있습니다.
  • A31D 밸브 디자인은 차압이 가해지는 방향에 관계 없이 밸브를 열고 닫는 데 필요한 토크가 동일하도록 보장합니다.
  • 샤프트 파열 방지 기능이 A31D 밸브에 포함되어 있습니다.
  • 선택형인 ENVIRO-SEAL™ 패킹 시스템은 향상된 밀폐, 가이드 및 로딩력 전달이 특징입니다.
  • 이 밸브는 스플라인 또는 키 샤프트 연결 옵션을 통해 사용자의 액추에이터 요구 사항을 충족합니다.
  • 트림 및 볼팅 재료는 산성 액체와 가스가 사용되는 설비에 적합합니다.
  • 씰 리테이너 나사는 플랫 시트 또는 나선형 라인 플랜지 가스켓의 밀폐 기능을 방해하지 않도록 배치되어 있습니다.
  • 밸브 바디는 밸브의 중심을 파이프라인에 빠르고 정확하게 맞추는 수단인 라인 플랜지 볼트를 활용하여 셀프 센터링됩니다.
