  • Fisher™ 타입 C471 및 C477 제트 블리드 내부 밸브

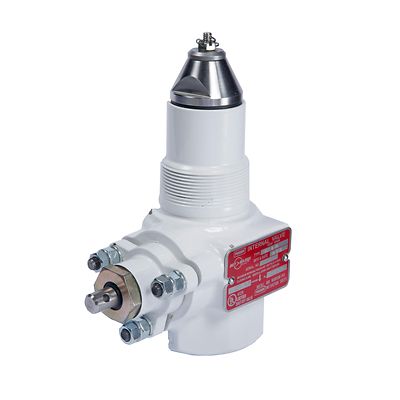

Fisher-P-C471 C477

Fisher™ 타입 C471 및 C477 제트 블리드 내부 밸브

문의하기
주문 상태 확인
도면 보기
애니메이션 보기

선정 제품 설명

이 밸브는 일반적으로 밥테일 및 수송 트럭의 인렛 및 아웃렛과 대형 고정식 저장 탱크에 사용됩니다. 여러 개를 인라인 방식으로 설치할 수도 있습니다. 주변 온도에서 프로판, 부탄 또는 NH3 취급용으로 설계되었으며 다른 압축 가스에도 사용할 수 있지만 해당 가스에 밸브가 적합한지 공장에 확인해야 합니다.

CAD 도면 및 모델: 여기를 클릭

특징

  • 특허받은 신속 균등화 블리드 영역
  • 독특한 서비스 기능
  • 과류 폐쇄
  • 역류 방지 기능
  • 스프링 장착형 폴리테트라플루오로에틸렌(PTFE) 스터브 샤프트 패킹
  • 중요 마모 지점에 PTFE 마모 방지 패드 Rulon® 부싱 배치
  • 수동식, 케이블식 또는 공기 개폐식 밸브 액추에이터
  • 열 가용성 링크 또는 플러그가 212°~220°F/100°~104°C에서 녹아서 밸브에서 화재 발생 시 밸브를 폐쇄

사양

바디 크기 및 종단 연결 스타일
인렛: 2 또는 3인치 MNPT/DN 50 또는 80
아웃렛: 2 또는 3인치 FNPT/DN 50 또는 80
최대 허용 인렛 압력
400psig/27.6bar WOG
온도 특성
-20°~150°F/-29°~66°C
대략적 중량
2인치 크기/DN 50:
타입 C471: 11파운드/5kg
타입 C477: 9파운드/4kg
3인치 크기/DN 80:
타입 C471: 21파운드/10kg
타입 C477: 16파운드/7kg
