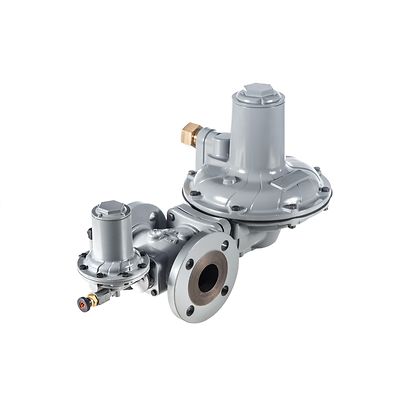

Fisher-P-CSB700

Fisher™ CSB700 감압 레귤레이터

선정 제품 설명

CSB600 시리즈 직동식 스프링 장착 레귤레이터는 다양한 감압 애플리케이션에 적합할 수 있도록 설계되었습니다. 이러한 유연성은 수많은 바디 크기 및 종단 연결, 배출 압력 설정, 그리고 내부 및 외부 압력 등록 옵션으로 제공됩니다. CSB600 시리즈는 다양한 과압 보호 옵션을 제공하여 귀하의 애플리케이션 요건을 충족시킵니다.

정상 작동 애니메이션 보기: 여기 클릭
긴급 차단 애니메이션 보기: 여기 클릭

특징

  • 연성철 및 WCC 강철 바디 이용 가능
  • 다양한 바디 크기 및 종단 연결
  • 유형 VSX8 긴급 차단 옵션 포함
  • 압력 조절 및 오리피스 제거를 위한 특수 도구 필요 없음
바디 크기 및 종단 연결 스타일
연성철: 1-1/2 또는 2 NPT, Rp 1-1/2 또는 2, NPS 2 / DN 50 CL125 FF, NPS 2 / DN 50 CL150 FF, NPS 2 / DN 50 PN 10/16, NPS 1-1/2 / DN 40 PN 16 Slip-On
WCC 강철: 1-1/2 or 2 NPT, Rp 1-1/2 또는 2, NPS 2 / DN 50 CL150 RF, NPS 2/ DN 50 PN 10/16
최대 작동 유입 압력
통합 강도(IS): 5 bar / 73 psig
차등 강도(DS): 16 bar / 232 psig
최대 비상 유입 압력
통합 강도(IS): 5 bar / 73 psig
차등 강도(DS): 20 bar / 290 psig
배출 압력 범위
9 mbar~4.0 bar / 0.13~58 psig
최대 비상 배출 압력(케이싱)
5.0 bar / 73 psig
최대 배출 압력으로 내부 금속 부품 손상 방지
1.5 bar / 21.8 psig - 최대 비상 배출을 초과하지 않음
온도 특성
PED 표준에 따름: -20~60°C/-4~140°F
비 PED: -30~66°C/-22~151°F
대략적 중량
나사산형 바디:
유형 CSB700: 13 kg / 29파운드
유형 CSB704: 14 kg / 31 파운드
플랜지형 바디: 나열된 중량에 5.2 kg / 11파운드 추가
