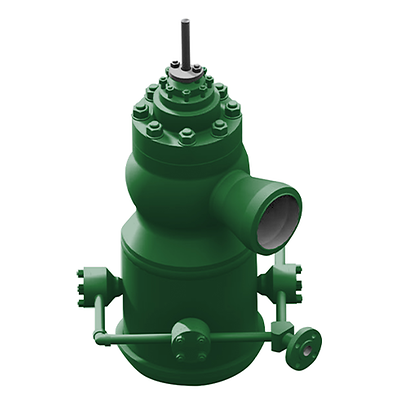

Fisher™ CVX 스팀 컨디셔닝 밸브

영업부에 문의

선정 제품 설명

Fisher CVX 스팀 컨디셔닝 밸브는 오늘날의 순환 전원 플랜트에서 매우 혹독한 환경의 애플리케이션을 처리하며, 공정 애플리케이션에서 압력 및 온도를 정밀하게 제어할 수 있도록 설계되었습니다. CVX 디자인은 넓은 작동 범위에 걸쳐 최적화된 분사 패턴을 생성하는 가변 기하 Type AF 노즐의 분사 매니폴드를 통합합니다. 이러한 노즐은 모든 유량 조건에서 최적의 혼합과 빠른 증발을 위해 전략적으로 배치됩니다.

특징

  • CVX 스팀 컨디셔닝 밸브는 싱글 밸브에 압력과 온도 제어를 결합합니다.
  • AF 노즐 기술을 사용하는 최적화된 분사 패턴으로 폭넓은 작동 범위 내 모든 유량 조건에서 최적의 혼합 및 빠른 증발을 달성합니다.
  • 트림 패키지는 최대 수명용 질화케이지를 포함했으며 열 유도된 과도 출력 동안 상승이 허용됩니다. 플러그는 연속 가이드되며 시트에 대해 가이드 밴드와 엄격한 메탈 셧오프를 위한 코발트 기반 오버레이를 사용합니다.
  • 고온 Fisher 보어 씰 트림 옵션은 클래스 V 차단 기능을 593°C(1100°F)까지 제공할 수 있습니다.
  • CVX는 소형 본체와 트림 프로파일을 갖추어 구조적 무결성을 해치지 않으면서 지지 필요성이 적은 가벼운 밸브를 제공합니다.

사양

인증
PED, CRN
중요 서비스
스팀 컨디셔닝
유량 특성
선형: 유량 하향
소재
SA105, F22, F91
운영 온도
고온
압력 클래스
ASME
공정 연결 유형
플랜지형, 맞대기 용접
셧오프 클래스
클래스 IV 및 V(FCI 70-2)
밸브 입구 크기
4~24
밸브 출구 크기
8~48
밸브 크기 표준
NPS
기타 구성
이 제품의 추가 사양이나 옵션은 해당 지역 에머슨 비즈니스 파트너나 영업 사무실에 문의하십시오.
