  • Fisher™ EZL 시리즈 저압 어플리케이션용 감압 레귤레이터

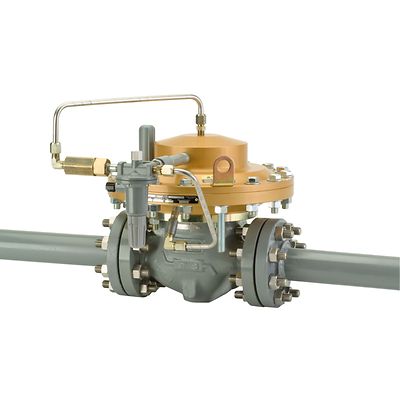

Fisher-P-EZL

Fisher™ EZL 시리즈 저압 어플리케이션용 감압 레귤레이터

문의하기
주문 상태 확인
도면 보기
비디오 보기

선정 제품 설명

Fisher EZL 시리즈 레귤레이터는 부드럽게 장착되는 정확한 시범 운전식 압력 균형 조절 장치입니다. 구역 조정 스테이션 및/또는 상업용/산업용 미터 세트 등 천연 가스 분배 어플리케이션에서 사용할 수 있도록 설계되었습니다. 낮은 차압, 원활하고 신뢰할 수 있는 작동, 견고한 셧오프 및 긴 제품 수명이 제공됩니다.

EZL CAD 도면 및 모델: 여기를 클릭
EZLOSX CAD 도면 및 모델: 여기를 클릭

특징

  • 낮은 차압 어플리케이션—최저 2.9psid/0.2bar의 차압에서 정확하게 제어 가능
  • 완벽한 셧오프—예리한 금속 플러그 및 부드러운 시트는 데드엔드 시스템 등 확실한 차단이 필요한 응용 분야에 적합한 완벽한 셧오프를 제공합니다.
  • 완벽한 대기 배출 차단—시운전 제어 시스템을 활용하여 유해성 폐기 배출 가스를 제거하여 100%의 가스가 다운스트림 시스템으로 배출됩니다.
  • 편리한 인라인 유지보수—상단 투입 설계로 편리하게 유지보수할 수 있습니다. 파이프라인에서 바디를 제거할 필요 없이 손질 부품을 검사, 청소 및 교체할 수 있습니다.
  • 정밀한 압력 제어—부하가 변경되거나 유입 압력이 변동되는 경우에도 안정적이고 정밀한 다운스트림 압력 제어가 제공됩니다.
  • 이동 표시 장치—서비스 검사 및 시스템 문제 해결을 단순화합니다.
  • 전체 압력 등급—입구와 출구의 압력 등급이 290psig/20bar로 동일해 편리하게 선택할 수 있고 특수 구동 또는 종료 절차가 필요 없습니다.
  • 통합 긴급 차단 구성—EZLOSX 타입은 과압 또는 저압 조건이 발생하는 경우 가스 서비스를 중지시킵니다.

사양

이용 가능한 구성
타입 EZL: 7인치의 제어 범위 w.c.~300psig/17mbar~20.7bar
타입 EZLOSX: 타입 EZL(통합형 타입 OS2 긴급 차단 장치 포함)
본체 크기 및 종단 연결 스타일
바디 크기: NPS 2, 3 또는 4 / DN 50, 80, 또는 100
메인 밸브 바디 재질: WCC 또는 연성 철
종단 연결 스타일: NPT, SWE, BWE, CL150 RF, CL250 RF, CL300 RF, CL600 RF 또는 CL125 FF
최대 허용 가능 압력
입구 압력: 290psig/20.0bar
출구(케이싱) 압력: 290psig/20.0 bar
비상 케이싱 압력: 290psig/20.0 bar
작동 차압: 290psid/20.0bar
출구압 범위
0.25~350psig/0.02~24.1bar
온도 기능
-20°~180°F/-29°~82°C
