  • Fisher™ MR95 시리즈 압력 레귤레이터
Fisher-P-MR95

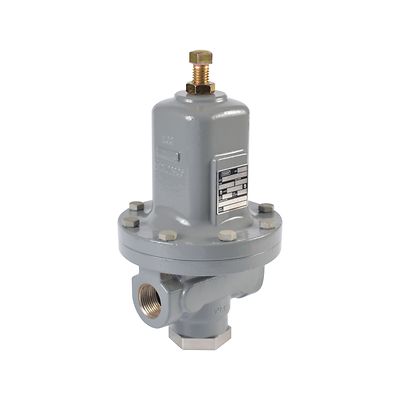

Fisher™ MR95 시리즈 압력 레귤레이터

문의하기
주문 상태 확인
도면 보기

선정 제품 설명

MR95 시리즈 레귤레이터는 컴팩트한 대용량, 직동식 압력 레귤레이터입니다. 전형적인 설비로는 과열 스팀, 스팀 주입, 스팀 추적, 질소 제거, 보일러 급수, 공정 화학, 냉각수, 테스트 설비, 세척 탱크, 살균기/가압 멸균기, 연료 라인, 공압 공급 장치를 비롯한 많은 것이 있습니다.

CAD 도면 및 모델: 여기를 클릭하세요
외부 등록 애니메이션: 여기를 클릭하세요
내부 등록 애니메이션: 여기를 클릭하세요

특징

  • 다목적성
  • 차압 기능
  • 특수 서비스 기능
  • 큰 턴다운 비율
  • 흑연 개스킷
  • 설정 압력 400psig / 27.6bar
  • 엘라스토머 시트로 확실하게 차단
  • 손쉬운 유지 관리
  • 혹한 및 극저온 구조 옵션
  • FDA, USP 등급 VI 및 ADI 무함유 EPDM 습식 탄성중합체

사양

이용 가능한 저압 구성
MR95L: 2~30psig / 0.14~2.1bar 출구 압력
이용 가능한 고압 구성
MR95H: 5~150psig / 0.35~10.3bar 출구
MR95HP: 15~400psig / 1.0~27.6bar 출구
MR95HT: 15~300psig / 1.0~20.7bar 출구 및 최대 650°F / 343°C
이용 가능한 압력차 구성
MR95LD: 2~30psi / 0.14~2.1bar 차동
MR95HD: 5~150psi / 0.35~10.3bar
MR95HDP: 5~150psi / 0.35~10.3bar 및 최대 입구 압력 600psig / 41.4bar
본체 및 스프링 케이스 재료
회색 주철
WCC 강
LCC 강
스테인리스 강
특수 합금: Monel®, Hastelloy® C, 알루미늄-청동
특수 합금은 영업 사무소에 문의하십시오.
바디 크기
1/4인치
1/2인치 / DN 15
3/4 및 1인치 / DN 20 및 25
1-1/2 및 2인치 / DN 40 및 50(MR95L형 및 MR95LD형은 제공되지 않음)
엔드 커넥션 형태
NPT, SWE 및 용접식 및 일체형 CL150 RF, CL300 RF, CL600 RF 및 PN 16/25/40 RF, 모두 14인치 면대면(EN 플랜지 356mm 면대면)
최대 주입구 압력
1000psig / 69.0bar
최대 배출구 압력
450psig / 31.0bar
압력 등록
내부 또는 외부
MR95H 시리즈 대략적 중량
1/4NPT 본체: 5lb / 2.3kg
1/2-in / DN 15 본체: 10lb / 4.5kg
3/4 및 1-in / DN 20 및 25 본체: 22lb / 10kg
1-1/2 및 2-in 본체 / DN 40 및 50: 55lb / 25kg
MR95L 시리즈 대략적 중량
1/4NPT 본체: 7lb / 3.2kg
1/2-in / DN 15 본체: 15lb / 6.8kg
3/4 및 1-in / DN 20 및 25 본체: 35lb / 16kg
추가 기술 데이터
추가 기술 정보는 현지 영업 사무소에 문의하거나 기술 문서를 참조하십시오.

문서 및 도면
