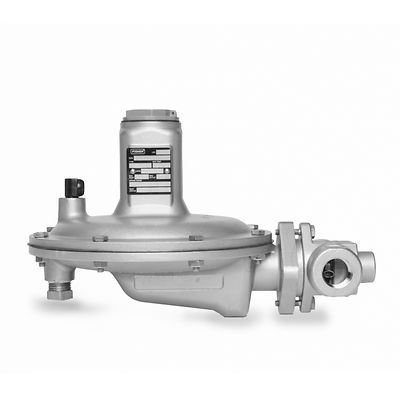

Fisher™ Type T205B 균형 탱크 봉입 레귤레이터

문의하기
비디오 보기
도면 보기
애니메이션 보기

선정 제품 설명

Type T205B 균형 탱크 봉입 레귤레이터는 유입 압력 민감도를 낮추기 위해 완전 균형을 이룬 플러그 디자인과 탱크 봉입 시스템의 저압 설정에서 탱크 압력을 정밀하게 제어하기 위한 대형 다이어프램을 갖춘 직접 운영 방식의 레귤레이터입니다.

CAD 도면 및 모델: 여기를 클릭

특징

  • 완전 균형을 이룬 플러그 디자인
  • 대형 다이어프램
  • 저압 설정 및 높은 반응 속도
  • 정확한 제어 및 낮은 잠금 압력

사양

본체 크기
3/4 또는 1인치/DN 20 또는 25
최대 허용 유입 압력
회색 주철: 150psig/10.3bar
WCC 탄소강 또는 CF8M/CF3M 스테인리스 강: 200psig/13.8bar
최대 배출(케이싱) 압력
회색 주철: 35psig/2.4bar
WCC 탄소강 또는 CF8M/CF3M 스테인리스 강: 75psig/5.2bar
내부 부품 손상을 방지하는 최대 배출 압력
니트릴(NBR) 또는 탄화플루오르(FKM) 다이어프램: 35psig/2.4bar
플루오르화 에틸렌 프로필렌(FEP) 다이어프램: 20psig/1.4bar
재질 온도 기능
NBR: -20 ~ 180°F / -29 ~ 82°C
FEP: -20 ~ 180°F / -29 ~ 82°C
FKM: 40 ~ 300°F / 4 ~ 149°C
EPDM: -20 ~ 225°F / -29 ~ 107°C
FFKM: 0 ~ 300°F / -18 ~ 149°C
압력 등록
외부
대략적 중량
17.7파운드 / 8kg
추가 기술 데이터
추가 기술 정보는 현지 영업 사무소에 문의하거나 기술 문서를 참조하십시오.
