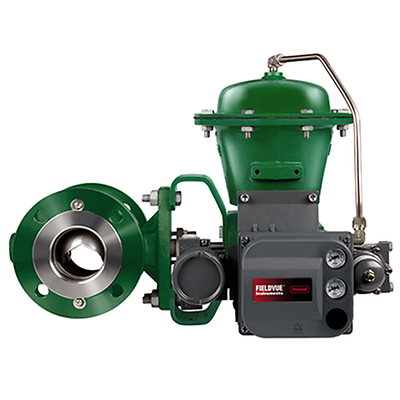

Fisher-P-V150

Fisher™ Vee-Ball™ V150 플랜지식 제어 밸브

선정 제품 설명

Fisher Vee-Ball V150 제어 밸브는 광범위한 분야에서 성능 및 비용 효율성을 고려한 최상의 선택입니다. 정밀 가공된 부품과 압력 균형 씰 구조로 부드럽고 정밀한 밸브 작동이 가능합니다.

인증
SIL 지원, ATEX, CUTR, PED, CRN, 탈루성 배출, NACE
중요 서비스
소음 감소, 공동 현상, 더러운 작업, 침식성, 저유량, 일반 서비스
유동 특성
균등 비율
재료
탄소강, 스테인리스, 듀플렉스, 합금
작동 온도
표준 온도
압력 등급
PN, ASME
공정 연결 유형
플랜지형
차단 등급
클래스 III(FCI 70-2), 클래스 IV(FCI 70-2), 클래스 VI(FCI 70-2)
밸브 크기
NPS 1, NPS 1-1/2, NPS 2, NPS 3, NPS 4, NPS 6, NPS 8, NPS 10, NPS 12, NPS 16, NPS 20, NPS 24
밸브 크기 표준
NPS, DN
기타 구성
이 제품의 추가 사양이나 옵션은 해당 지역 에머슨 비즈니스 파트너나 영업 사무실에 문의하십시오.

특징

  • 플랜지식 바디 구조는 노출된 라인 플랜지의 볼트 결합을 없앰으로써 정렬 및 설치 시간을 절감하고, 밸브 설치 안정성 및 배관 무결성을 향상시킵니다.
  • 견고한 HD 볼 씰 구조는 까다로운 사용 환경에서 긴 서비스 수명을 제공합니다.
  • Vee-Ball의 정밀한 윤곽은 수정된 균등 비율 유동 특성을 제공합니다.
  • 재료는 부식성 액체 및 가스가 있는 환경에 적합합니다. 이 구조는 NACE MR0175-2002, MR0175-2003, MR0103 및 MR0175/ISO 15156을 준수합니다.
  • 볼 씰 검사 및 교체는 액추에이터를 제거하거나 밸브를 분해하지 않고 밸브 바디 입구에서 수행됩니다.
  • 일체형 밸브 바디는 2피스 볼트 결합 밸브 구조에서 개스킷으로 인해 발생할 수 있는 누출 경로를 없앰으로써 압력 경계 부분의 구조적 무결성을 향상시킵니다.
  • 선택 사양인 ENVIRO-SEAL™ 패킹 시스템은 매우 매끄러운 샤프트 표면 및 라이브 로딩 기능을 갖추어서 탁월한 밀폐 성능을 제공합니다.
