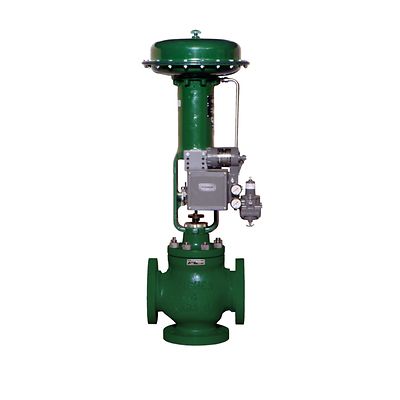

Fisher-P-YD and YS

Fisher™ YD 및 YS 3방향 케이지 가이드 밸브

자세히 알아보기
영업부에 문의
크기

선정 제품 설명

Fisher YD 및 YS 3방향 케이지 가이드 밸브는 스로틀링 또는 온/오프 서비스용으로 디자인되었고 밸런스 및 언밸런스 구조에서 사용할 수 있습니다. YD 밸브는 일반적인 수렴 및 분기 서비스에서 사용됩니다. YS 밸브는 일반적인 수렴 서비스에서 사용됩니다. Fisher YD 및 YS 밸브는 오일 및 가스 생산 산업에서 일반적인 황화물 및 염화물 피로 분해 환경 등의 다양한 애플리케이션에서 사용할 수 있습니다.

사양

인증
CRN, CUTR, 탈루성 배출, PED
중요 서비스
부식성, 일반 서비스
유량 특성
YD: 선형, YS: 등비율, 선형
재질
탄소 스틸, 스테인리스, 주철
작동 온도
표준 온도
압력 등급
CL125, CL150, CL250, CL300, CL600, PN 16, PN 25, PN 40, PN 63, PN 100
공정 연결 유형
플랜지형, 맞대기 용접, RJT, 나사산형, 소켓 용접
셧오프 등급
YD: 클래스 II (FCI 70-2), 클래스 IV (FCI 70-2); YS: 클래스 IV (FCI 70-2), 클래스 V (FCI 70-2)
밸브 크기
NPS 1/2, NPS 3/4, NPS 1, NPS 1-1/2, NPS 2, NPS 2-1/2, NPS 3, NPS 4, NPS 6
밸브 크기 표준
NPS
기타 구성
이 제품의 추가 사양이나 옵션은 해당 지역 에머슨 비즈니스 파트너나 영업 사무실에 문의하십시오.

문서 및 도면

특징

  • 밸런스 밸브 플러그 구조에서는 더 작고 저렴한 Fisher 액추에이터를 사용할 수 있습니다. 싱글 일체형 밸브는 두 가지 트림 디자인을 모두 수용하며 Fisher easy-e™ 본넷, 개스킷 및 패킹을 사용하므로 예비 부품 재고 비용을 절감합니다.
  • 3방향 제어를 위해 특별히 디자인된 밸브는 다목적 기능을 제공합니다. 다양한 밸브 사이즈, 엔드 커넥션, 포트 직경 및 트림 재료는 컨트롤 요구에 맞는 다양한 디자인을 제공합니다.
  • ENVIRO-SEAL™ 패킹 시스템 옵션을 사용할 수 있습니다. 이 패킹 시스템은 우수한 씰링, 가이드 및 로딩 포스를 전송합니다.
  • 강화 트림 재료는 우수한 내마모성을 제공합니다.
  • 케이지 구조는 부품 검사와 제거 절차를 간소화합니다.
  • 패킹 플랜지, 스터드 및 너트, 키트 등의 패킹 부품은 YD, YS 및 Fisher easy-e 제어 밸브에서 공통입니다.
  • 견고한 케이지 가이드는 진동과 기계 소음을 줄여주는 높은 밸브 플러그 안정성을 제공합니다.
