  • Flexim FLUXUS G721 ST-LT 비방해적 증기 유량 측정

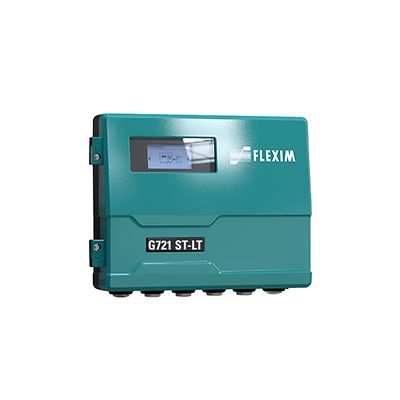

Flexim-FLUXUS G721 ST-LT Non-Intrusive Steam Flow Measurement

Flexim FLUXUS G721 ST-LT 비방해적 증기 유량 측정

전문가와 상담하기
자세히 알아보기

선정 제품 설명

Flexim FLUXUS G721 ST-LT는 비방해적 고성능 초음파 클램프온 유량계로 최대 356°F 온도의 증기를 측정할 수 있습니다. 최대 2개의 측정 채널을 통해 까다로운 유량 조건에서도 최적의 측정 기록을 제공합니다. 스테인리스 강 하우징(옵션)을 갖추고 FM Class I Div. 2 인증을 획득하여 극한의 조건에서 사용할 수 있으며 유연한 신호 입력 및 출력 구성 옵션으로 모든 응용 분야에서 사용할 수 있습니다. 따라서 측정 포인트 작동 총 비용을 고려할 때 상당한 이점을 제공합니다. 전달 시간차 원리는 이미 0.01m/s까지 측정하므로 인위적으로 유속을 높이기 위해 파이프 직경을 줄일 필요가 없습니다.

사양

정확도
측정 시스템의 측정 불확도(체적 순시 유량): 측정값 ±0.3%의 ±0.02ft/s
측정 포인트의 측정 불확도(체적 순시 유량): 측정값 ±1 ~3%의 ± 0.02ft/s(애플리케이션에 따라 다름)
반복성
측정값 ±0.15%의 ±0.02ft/s
유량 채널
1 또는 2
공정 매체
포화 증기 및 과열 증기
공정 온도
최대 365°F

최대 329°F FM Class I Div. 2
공정 압력
최소 44psi(절대값)
파이프 크기
0.91 ~ 39.4인치
범위
유속 범위: 0.03 ~ 200ft/s(파이프 크기 및 트랜스듀서에 따라 다름)
인증/승인
FM Class I Div. 2
통신 프로토콜
Modbus TCP, Modbus RTU, BACnet TCP, BACnet MS/TP, M-Bus, Profibus PA, FF H1
디지털 커뮤니케이션
USB 인터페이스
출력
4~20mA Active/Passive 2개 또는 4개
디지털(임펄스, 바이너리 또는 주파수) 3개
입력
Pt 100/ Pt1000 1개 또는 2개
4-20 mA active/passive 1개 또는 2개 이상

특징

  • SCA - 까다로운 측정 포인트에 적용할 수 있는 동기화 채널 평균화 기능
  • FM Class I Div 2 및 IECEx/ATEX Zone 2 인증 트랜스미터
  • 스테인리스 강 하우징 지원
  • 비방해적 측정 원리
  • 공정 중단 없이 설치, 시운전 및 유지보수가 가능합니다.
  • 매우 높은 측정 역학 - 파이프 직경을 줄일 필요가 없습니다.
  • 압력 손실 없음 - 에너지 손실도 발생하지 않습니다.
  • 양방향 측정
  • 포화 증기 곡선과 온라인 온도 측정을 통해 통합 질량 유량을 측정합니다.
  • AMV(유량계 고급 진단 기능) 지원가능
