  • Flexim FLUXUS G831 ST-HT 위험 지역 고온 증기 측정

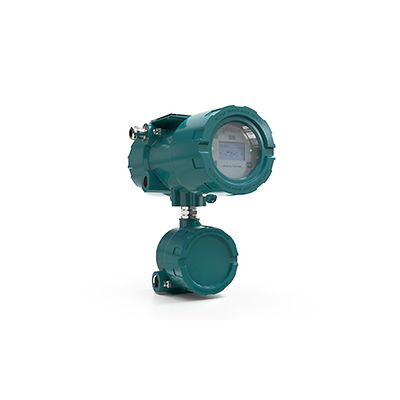

Flexim-FLUXUS G831 ST-HT High-temperature Steam Measurement

Flexim FLUXUS G831 ST-HT 위험 지역 고온 증기 측정

전문가와 상담하기
자세히 알아보기

선정 제품 설명

Flexim FLUXUS G831 ST-HT는 파이프 외부에서 비방해적 방식으로 증기 유량을 측정합니다. 음향 측정 방법은 측정 역학이 매우 높고, 유체 방향과 관계없이 작동합니다. 최대 10:1의 큰 턴다운 비율을 통해 정확한 양방향 유량 측정을 제공하며 움직이는 부품이 없습니다. 초음파 트랜스듀서는 폭이 넓은 스테인리스 강 스트랩이나 특허 고온 장착 시스템인 WaveInjector를 사용하여 파이프에 고정되며, 견고한 스테인리스 강 하우징에 장착되어 있습니다. FLUXUS G831 ST-LT는 유량계 위치에 압력과 온도에 대한 본질안전형 프로세스 입력을 적용하여 위험 지역에서 최대 1166 °F의 온도에서 포화 및 과열­증기의 체적과 질량 흐름을 측정합니다.

사양

정확도
측정 불확도(체적 순시 유량): ±3% MV(Re > 60,000), ±4% MV(Re 10,000 ~ 60,000)
유체 상태
포화 증기 및 과열 증기
유량 측정
체적 유량, 질량 유량, 유속
공정 온도
212 ~ 1,166°F
공정 압력
14.5 ~ 3,176psig
파이프 크기
0.4 ~ 35인치
반복성

±1% MV(Re > 60,000), ±3% MV(Re 10,000 ~ 60,000)
인증/승인
(옵션)
트랜스미터 ATEX/IECEx Zone 1, FM Class I / Div 2
트랜스듀서 ATEX/IECEx Zone 1/Zone 2, FM Class I / Div 2
시스템 구성 및 설치
애플리케이션별 타당성을 테스트하시기 바랍니다.
*Reynolds 60.000 이상의 난류

특징

  • 압력 손실, 파이프 수정, 프로세스 중단 없음
  • 높은 동적 유량 범위
  • 쉽고 경제적인 개조
