  • Keystone 모델 CompoSeal 버터플라이 밸브
Keystone-P-P000428

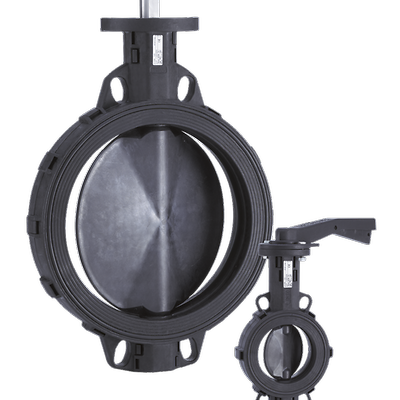

Keystone 모델 CompoSeal 버터플라이 밸브

영업부에 문의
자세히 알아보기
작업 공간에 추가

선정 제품 설명

뛰어난 내부 및 외부 화학 저항성을 제공하는 고급 엔지니어링 복합 소재의 밸브 바디 및 디스크를 포함하는 탄성 시트 버터플라이 밸브

특징

  • 고급 합성 소재로 만들어진 특허 웨이퍼형 본체와 디스크가 우수한 내부/외부 내화학성을 구현합니다.
  • 경량성 구조로 비용을 줄이고 설치를 간소화합니다.
  • 플라스틱 또는 GRP 파이프에 설치 시 추가적인 파이프 받침대가 필요 없습니다.
  • 고급 합성 소재로 만들어진 디스크가 우수한 내부식성을 만들어줍니다.
  • 모든 표준 패스너가 스테인리스 강 316으로 만들어졌습니다.
  • EN 12266-1 누출률 A에 따른 양방향 유로 차단
  • 고온 시의 최고 압력 PN 16
  • 밸브는 고속 라인 속도 응양 분야(최대 초당 12m)에 사용할 수 있습니다.
  • 스핀들과 주 밸브 실링은 플랜지 볼트 축력 또는 파이프 플랜지 유형의 영향을 받지 않습니다.
  • 높은 Kv(Cv) 값.
  • 플랜지 개스킷이 필요 없습니다.
  • 주 스템 실링은 밸브의 정격 압력을 초과하며, 샤프트 구역을 통한 외부 유출을 막아줍니다.

사양

인증
ABS, PED
종단 연결
웨이퍼
응용 분야
여과, 유람선, 공기 순환
소재
합성 섬유
운영 온도
150°C 미만
압력 등급
PN
공정 연결 유형
PN16
시트/씰 유형
탄력
차단 등급
제로 누출
밸브 크기
NPS 12 / DN 300, NPS 2-1/2 / DN 65, NPS 3 / DN 80, NPS 1-1/2 / DN 40, NPS 6 / DN 150, NPS 4 / DN 100, NPS 8 / DN 200, NPS 10 / DN 250
밸브 크기 표준
DN
밸브 유형
버터플라이
매체
물, 공기
