  • Keystone Figure 990/920 Butterfly Valve with Manual Actuator

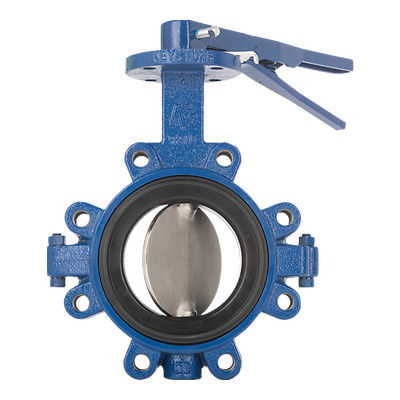

Keystone-K-figure 990 920 butterfly valve manual actuator

Keystone Figure 990/920 Butterfly Valve with Manual Actuator

선정 제품 설명

The Keystone Figure 990/920 is a split body, thin disc resilient seated butterfly valve complete with manual actuator, configurable as a handle or gear operator.

영업부에 문의
자세히 알아보기
작업 공간에 추가

특징

Keystone Figure 990/920 버터플라이 밸브
  • 1피스 박막 디스크 스템은 유량에 대한 최소한의 저항으로 최고의 Cv, 최저 압력 강하 및 최상의 제어 특성을 제공합니다.
  • 라운드형 광택 디스크 에지는 완전 동심 실링을 제공하며 토크를 감소시키고 시트 수명을 연장하며 견고한 셧오프를 지원됩니다.
  • 복원력이 뛰어난 시트인 3중 기능은 본체와 스템을 라인 매체로부터 격리하고, 완전 정격 압력으로 라인 매체의 세밀한 셧오프가 보장되며, 플랜지 씰링 기능을 제공하므로 플랜지 가스켓이 필요하지 않습니다.
  • 고강도 구조의 부식 방지 상단 부싱은 상단 스템 지원을 제공하여 액추에이터 측면 하중을 흡수하고 밸브 사이클 수명을 연장합니다.
  • 양방향으로 자가 조정 가능한 더블 V컵 스템 씰링은 외부 오염 물질이 밸브에 유입되는 것을 방지합니다.
  • 분할된 본체 설계를 통해 시트 및 디스크/스템을 간편하게 필드 교체하고 커플링이나 브래킷을 사용하지 않고도 Keystone 액추에이터를 직접 장착할 수 있습니다.
Emerson Manual Actuator
  • ENGINEERED FOR RELIABILTY – Robust construction in a variety of materials with features such as full and life-long lubrication available.
  • FLEXIBLE CONFIGURATION – Where available with the type of manual actuator, the solution can be configured with adjustable travel stops, worm and quadrant style gearboxes and anti-clockwise operation.
  • SIMPLE INSTALLATION – Modular mounting concept for easy attachment to Emerson valves and can be mounted in most orientations.
  • CUSTOMIZABLE OPTIONS – Achieve reliable efficient isolation to match your specific application with many available optional extras including chain wheels, limit switches, floor stands and security features.

사양

Keystone Figure 990/920 버터플라이 밸브
소재
316 스테인리스 강, 부나-N, 주철, 연성철, 듀플렉스, EPDM 고무, 하스텔로이, 모넬, 슈퍼 듀플렉스, 테프론, 티타늄
운영 온도
최대 250°F(120°C)
압력 등급
ASME
프로세스 연결 유형
150RF
시트/씰 유형
탄력
셧오프 클래스
제로 누출
표준
API 609, ASME B16.34
밸브 유형
버터플라이
밸브 크기
NPS 1-1/2 / DN 40, NPS 14 / DN 350, NPS 16 / DN 400, NPS 8 / DN 200, NPS 18 / DN 450, NPS 2 / DN 50, NPS 20 / DN 500, NPS 6 / DN 150, NPS 10 / DN 250, NPS 1 / DN 25, 5인치, NPS 4 / DN 100, NPS 12 / DN 300, NPS 2-1/2 / DN 65, NPS 3 / DN 80
밸브 크기 표준
NPS
밸브 유형
버터플라이
매개체
특수 가스, 액체, 공기, 불활성 가스, 물, 공기
스템
O-링

문서 및 도면

Keystone Figure 990/920 버터플라이 밸브
Emerson Manual Actuator
