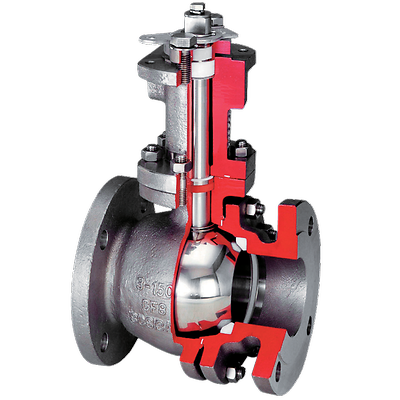

KTM-P-P000475

KTM 모델 극저온형

선정 제품 설명

KTM 볼 밸브는 대체 에너지원으로 빠르게 자리잡아가고 있는 LNG(액화천연가스) 산업을 포함하여 다양한 저온 및 극저온 응용 부문에서 널리 사용되고 있습니다.

특징

  • 두 가지 유형의 연장 보닛 길이를 사용하여 주변 온도에서 글랜드 패킹의 위치를 최적화함으로써 저온 유체에 의한 동결 손상을 방지
  • 공동부 압력을 자체 감압할 수 있는 구조
  • 탁월한 시트 및 씰 설계로 누설 최소화
  • 부드러운 작동을 위한 낮은 작동 토크
  • 가연성 환경에서 사용할 수 있는 내화 설계
  • 가연성 및 불연성 환경 모두에서 사용할 수 있는 비산 배출 제어
  • 열 수축을 최소화하는 견고한 바디 구조
인증
CE, CRN, 화재 안전, 탈루성 배출, Lloyd 레지스터, SIL 지원, PED, KGS, NACE
종단 연결
플랜지형
응용 분야
저온, 극저온학 및 냉동, 연료 관리 시스템, LNG 캐리어, 저온, 보관 및 유통, 보관과 유통
바디 설계
긴 패턴, 측면 입구
소재
304 스테인리스 강, 316 스테인리스 강
운영 온도
극저온, 저온, 200 C 미만
압력 등급
ASME
공정 연결 유형
150RF, 300RF, CL150RF, CL300RF
시트/씰 유형
볼, 소프트 씰
차단 등급
API 598
표준
API 608, ASME B16.34
밸브 크기
NPS 1 / DN 25, NPS 1/2 / DN 15, NPS 1-1/2 / DN 40, NPS 2 / DN 50, NPS 3 / DN 80, NPS 3/4 / DN 20, NPS 4 / DN 100, NPS 6 / DN 150, NPS 8 / DN 200
밸브 크기 표준
DN, NPS
밸브 유형
부유식 볼 밸브, 볼 밸브
매체
극저온, 액화 프로판, 액화 프로판 가스
