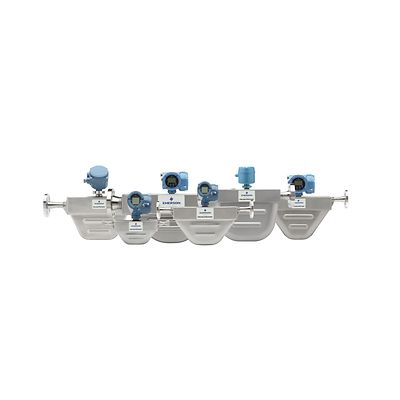

Micro Motion R-Series Coriolis Meter Consisting of R100S Sensor and 3700 Transmitter

질량 유량 정확도(액체)

유량의 ±0.50%(표준)유량의 ±0.40%(옵션)

질량 유량 반복성(액체)

유량의 ±0.25%(표준)유량의 ±0.20%(옵션)

부피 유량 정확도(액체)

유량의 ±0.50%

부피 유량 재연성(액체)

유량의 ±0.25%

질량 유량 정확도(기체)

유량의 ±0.75%

질량 유량 재연성(기체)

유량의 ±0.50%

밀도 정확도(액체)

±0.01g/cm³(10.0kg/m³)(표준)±0.003g/cm³(3.0kg/m³)(옵션)

온도 정확도

지시값의 ±1°C ±0.5%

센서 최대 작동 압력

1,450psig(100barg)

계기 승인, 교정 및 인증

•CSA
•IECEx
•NEPSI
•ATEX

Output variables

• 질량 및 부피 유량
• 순수 제품 함유량 / 유량
• 온도
• 밀도
• 농도

로컬 디스플레이

멀티 라인 LCD 패널

• 백라이트 LCD, 128 × 128픽셀, 비트맵
• 조정 가능한 대비
• 무반사 처리, 내화학 소재의 아크릴 렌즈
• 촉각 피드백 기능이 있는 대형 푸시 버튼
• 소프트웨어 정의 기능 키

전력

AC 옵션:

85 ~ 265VAC

50/60Hz, 30VA

IEC 61010-1에 따른 저전압 지침(Low Voltage Directive, 2006/95/EC), 설치(과전압) 범주 II, 오염 등급 2DC 옵션에 부합하여 설계:

18 ~ 30VDC

일반적으로 18W

, 최대 25W

입력/출력 신호

• Active 4~20mA 2개
• 접점 출력 3개
• 2선식 주파수 출력 1개
• 2선식 주파수 입력 1개
• 접점 순간 입력 2개

HART/WirelessHART

mA 출력에 Bell 202 신호 중첩

설치 옵션

원격 필드 설치

애플리케이션 유형

• 배치 컨트롤러
• 상거래
• Two-phase flow/혼입가스
• Meter verification

위험 요소 승인

• UL
• CSA
• ATEX
• NEPSI
