  • Micro Motion Gas Specific Gravity Meter

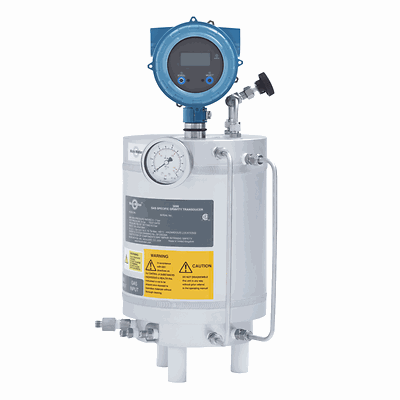

Micro Motion-SGM

Micro Motion Gas Specific Gravity Meter

구성
라인 사이즈 계산
자세히 알아보기
작업 공간에 추가

선정 제품 설명

가스 비중 밀도계(SGM)는 빠른 응답성을 가지며 가스 비중, 분자량 및 상대 밀도를 직접 측정합니다. H2 순도, BTU, 열량 및 웨버지수(WI) 등의 고급 계산이 가능합니다.

사양

비중 범위
0.1 ~ 3(일반)
정확도
Reading 의 최대 ±0.1%
기준 챔버 압력
20°C에서 1.2 ~ 7.0bar(68°F에서 17 ~ 101psi) 절대 압력
공급 압력

 •최소 1.4bara(20psia)
 •최대 12bara(174psia)
온도 범위

 •–18°C ~ +50°C(–0°F ~ +122°F)
재질

 •내부 라이너: 416 스테인리스 스틸
 •압력 하우징:316L 스테인리스 스틸
 •기준 챔버:알루미늄 합금
로컬 디스플레이(옵션)

 •2라인 LCD 화면.
 •트랜스미터 90도 회전 가능.
 •위험 지역에 적합.
 •위험 지역에 대한 구성과 디스플레이를 위한 광 스위치
 •유리 렌즈
 •3색 LED가 계기 및 경보 상태 표시
디스플레이 기능

 •프로세스 변수 보기.
 •Alert 보기 및 확인
 •mA 및 RS-485 출력 구성
 •KDV(Known Density Verification) 지원
 •다국어 지원
트랜스미터 출력 채널
사용 가능한 출력 채널(Electronics 인터페이스 옵션에 따라 다름):
 •외부 전원 공급 (passive) 4~20mA 출력 1개 또는 2개
 •채널 A: 4~20mA + HART임
 •채널 B: 4~20mA임
 •외부 전원 공급 (passive) TPS (Time Period Signal) 출력 1개
 •외부 전원 공급 (passive) 접점 출력 1개
 •Modbus/RS-485 출력 1개
계기 승인, 검교정, 인증
사용 가능 승인 기관 및 유형:
 •ATEX
 •CSA C-US
 •IECEx

특징

  • 빠르고 직접적으로 가스 비중, 분자량, 상대 및 기본 밀도 측정
  • 수소 냉각형 발전기 운영의 각 사이클을 지원하기 위해 최대 4개의 가스 순도 곡선을 동시에 계산
  • 재구성 또는 재교정할 필요 없이 퍼지
  • 수소 순도, 발열량/BTU 및 웨버지수(WI) 그리고 질량 또는 표준 체적 유량을 포함하는 Multivariable 출력 확인
  • 위험 지역 사용이 승인된, 로컬 구성과 디스플레이 지원 헤드설치형 트랜스미터로 용도 확대
  • 고급 내부 진단 기능을 사용해 미터의 상태를 신속히 확인
  • DCS, PLC 및 Flow Computer 연결을 위한 다양한 동시 프로토콜 지원
  • 당사의 상세 도식 툴 과의 상호작용 을 통해 전용 밀도 및 점도계에 관한 자세한 정보를 입수할 수 있습니다
