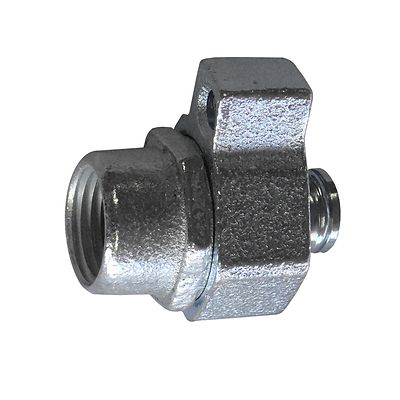

O-Z/Gedney™ Ground-Tite™ 4Q 접지 액체 밀봉 커넥터

구매처

선정 제품 설명

O-Z/Gedney™ Ground-Tite™ 4Q 시리즈 접지 액체 밀봉 커넥터는 수놈 NPT 나사산을 갖고 있습니다. 이 제품은 유연한 액밀 금속 도관을 고정, 접지, 밀폐하고, 결합 도체를 외부에서 액밀과 같은 수준으로 종결하는 데 사용됩니다. 작고 가느다란 직경의 구조이므로 선회 반경이 작은 커넥터가 만들어집니다.

특징

  • 양극 접지 유형
  • 접지 러그는 전성 주철 글랜드 너트의 필수 부품으로 주조됩니다. 높은 접지 오류 내성 능력 제공
  • 고정 너트와 KO 씰링 링 구비
  • 액밀/방우/유밀/콘크리트 타이트
  • NPT 나사산 입구 또는 UL 등록 도관 허브에 설치 시 UL 등록 NEMA 유형 4(크기 1-1/4" 이상 나사산 밀폐재 필요)
  • 위험한 장소에는 쐐기형 고정 너트를 권장합니다. 101 시리즈 참고
  • 긴 페룰은 분리되는 부분과 굽힘 반경이 작은 도관의 "파열"을 방지합니다.
  • 완전한 결합 여부를 확인할 수 있는 페룰의 검사창

사양

NEC/CEC 인증 및 준수
사용 적합 장소: NEC 501.4(B)를 준수하는 클래스 I, 디비전 2; NEC 505.15(C)(2)를 준수하는 클래스 I, 존 2; NEC 502.4(A)(1)(e)를 준수하는 클래스 II, 디비전 1; NEC 502.4(B)(2)를 준수하는 클래스 II, 디비전 2; NEC 503.3(A)(2)를 준수하는 클래스 III, 디비전 1; NEC 503.3(B)를 준수하는 클래스 III, 디버전 2; NEC 504.20을 준수하는 본질 안전
표준 재료 및 마감 처리
전기 아연 도금 주철 바디 및 너트. 전기 아연 도금 강철 페룰
선택형 재료
용융 또는 기계적으로 아연 도금 처리됩니다. 자세한 내용은 카탈로그 페이지를 참고하십시오. 가격 및 가용성에 관해서는 현지 대리점에 문의하십시오.
