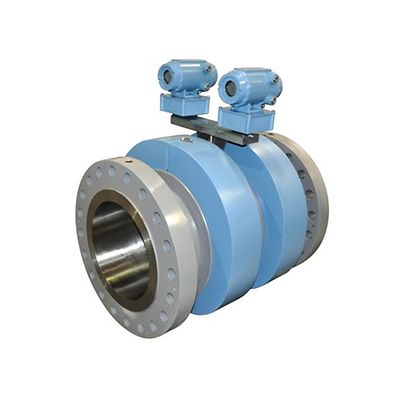

Rosemount-P-3417 4+4 Dual-Configure Gas Ultrasonic Flow Meter

Rosemount™ 3417 4+4 듀얼 구성 가스 초음파 유량계

제품 선택

크기

견적 요청

선정 제품 설명

현장에서 입증된 Rosemount 4-경로의 브리티시 가스가 설계한 초음파 유량계(OIML R137 1&2 정확도 클래스 0.5 인증) 두 대의 전력을 단일 본체로 제공하는 완전 이중 Rosemount 3417 4+4 초음파 유량계를 통해 최상의 검침 측정 검증 및 확인이 가능합니다. 이 고급 유량계는 뛰어난 측정 정확도, 신뢰성 및 가동 시간을 위해 1미터 실행에 2개의 독립적인 측정을 생성합니다. Innovative MeterLink™ 소프트웨어는 유량 교란의 실시간 감지를 위해 유량계의 초고속 3410 시리즈 전자기기에 의해 생성되는 풍부한 사전 진단에 대한 즉각적인 액세스를 제공하여 측정 불확실성을 낮추고 유지보수를 간소화합니다.

사양

라인 사이즈: 브리티시 가스(BG) 오리엔테이션의 DN200 ~ DN1050(8인치 ~ 42인치)

유체 상태: 가스

정확도: 전체 유량 교정 범위에 걸쳐 상대적인 reading의 ±0.1%

반복성: 5~100ft/s(1.5~30.5m/s)에 대해 reading의 ±0.05%

속도: 일부 크기에서 125ft/s(38m/s)를 초과하는 초과 범위 성능으로 최대 100ft/s(30m/s)까지 등급이 매겨짐

운영 온도 범위: T-21 트랜스듀서: -20°C~+100°C(-4°F~+212°F)
T-22 트랜스듀서: -50°C~+100°C(-58°F~+212°F)
200 트랜스듀서: –50°C~125°C (–58°F~+257°F)

운영 압력 범위: T-21/T-22 트랜스듀서: 689~27,579kPag (100~4,000psig)
T-21/T-22 트랜스듀서: 345kPag(50psig) Qmax 감소로 최소 운영 압력 이용 가능
T-22 트랜스듀서: 0~689kPag(0~100psig) 분리된 트랜스듀서 장착이 필요함
T-200 트랜스듀서(최대 12" 라인 사이즈): 103~25,855kPag(15~3,750psig)
라인 사이즈 12" 미만에서는 라인 사이즈를 기준으로 최소 압력 증가

소재: 탄소강 및 스테인리스 강

특징

간섭 및 소음을 방지하는 특허 트랜듀서 동기화로 신속한 유량 교란 감지
벽 빌드업, 액체, 막힘 및 가스 품질 편차에 대한 공정 경보로 측정 불확실성 감소
튼튼한 티타늄으로 캡슐 포장되어 있는 T-200 트랜스듀서가 장착되어 습하고 산성이 많은 부식 환경에서 탁월한 성능을 발휘
T-200 트랜스듀서는 특별한 도구 없이도 압력 하에서 안전하게 추출 가능(최대 42인치의 라인 사이즈)
와류, 직교류, 비대칭 및 난류를 나타내는 유량 프로파일 3D 보기로 신속한 문제 해결
AGA 8 압축 가능성 및 AGA 10 음속의 자동 계산으로 수작업 오류 감소
하나의 본체에 두 개의 계량기로 설치 간소화. 추가 계량기 실행 또는 중재 플랜지 필요 없음
계량기 성능을 기준까지 쉽게 추적하여 유지 관리 간소화, 교정 주기 확장 및 비용 절감
최신 3410 전자기기 펌웨어 업데이트에 포함된 새로운 지능형 미터 검증 기본 기능으로 이전에 데이터 분석 및 트러블 슈팅에 소비한 시간을 크게 줄입니다.
