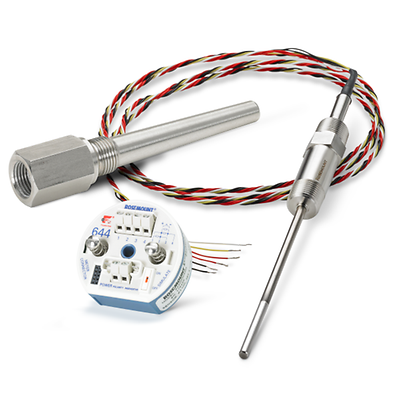

Rosemount™ 214C RTD 온도 센서, 644 트랜스미터 및 114C 써모웰(Thermowell)

온도 범위

권선 요소의 경우, IEC 60751:2008에 따라 150시간 동안 20~500Hz 사이에서 1g의 진동 후 최대 어는점 저항 변화 0.05°C(0.020)

도선

24 AWG 와이어, FEP 절연, IEC 60751에 따른 컬러 코드

시간 상수/반응

IEC 60751:2008에 따라 유수에서 시험했을 때 50% 센서 응답에 도달하기까지 최대 10.8초 필요

안정성

IEC 60751:2008에 정의된 방법에 따라 측정했을 때 최대 지정 온도에서 1000시간 후 최대 어는점 저항 변화 ±0.15°C(0.059)

절연 저항

500VDC 및 실온에서 측정 시 1,000MMΩ의 최소 절연 저항

교정 옵션

IEC 751 Class A 또는 B, 단일 포인트 교정, 교정 스케줄 또는 고객 지정 교정 범위, 모두 Callendar-Van Dusen 상수 사용

입력

범용 센서 입력(RTD, T/C, mV, ohm)의 이중 및 단일 센서 기능

출력 신호

4~20mA/HART™ 프로토콜, FOUNDATION™ fieldbus 프로토콜, PROFIBUS™ PA 프로토콜

하우징

필드 마운트, DIN A 헤드 마운트 또는 레일 마운트

디스플레이/인터페이스

LCD 디스플레이, 로컬 작동자 인터페이스(LOI)가 있는 LCD 디스플레이 또는 LED

진단

기본 진단, Hot Backup™ 기능, 센서 드리프트 경보, 써모커플(Thermocouple) 성능 저하, 최소/최대 추적

교정 옵션

트랜스미터-센서 매칭(Callendar-Van Dusen 상수), 5포인트 교정

인증/승인

독립적인 제3자로부터 IEC 61508에 따른 SIL 2/3 인증, 위험 지역, 해양 유형, 모든 인증 목록은 전체 사양 참조

써모웰(Thermowell) 계산

공인 엔지니어가 수행한 진동 주파수 계산(WFC) , 공식 보고서는 R21 주문

설계 한정자

모든 어플리케이션에 대해 루트, 보어 및 팁 직경 사용자 정의 가능

인증/승인

재질 인증, NACE, CRN(전체 인증 목록은 전체 사양 참조)

제품 시험

외부 압력 시험, 내부 압력 시험, (비파괴)침투탐상, X선, PMI(모든 목록은 전체 사양 참조)
