  • Rosemount™ 214C RTD 온도 센서, 848T 무선 트랜스미터 및 114C Twell

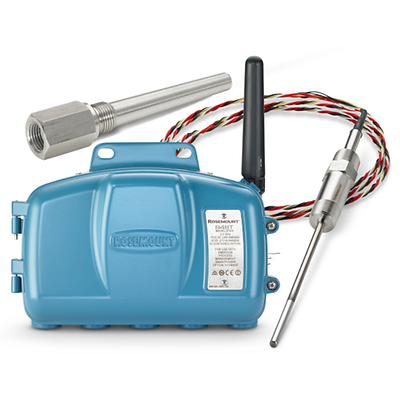

Rosemount-K-214C Sensor, 848T Wireless Transmitter and 114C

Rosemount™ 214C RTD 온도 센서, 848T 무선 트랜스미터 및 114C Twell

구성
견적 요청
자세히 알아보기
작업 공간에 추가

사양

Rosemount™ 214C RTD 온도 센서
온도 범위
권선 요소의 경우, IEC 60751:2008에 따라 150시간 동안 20~500Hz 사이에서 1g의 진동 후 최대 어는점 저항 변화 0.05°C(0.020)
도선
24 AWG 와이어, FEP 절연, IEC 60751에 따른 컬러 코드
시간 상수/반응
IEC 60751:2008에 따라 유수에서 시험했을 때 50% 센서 응답에 도달하기까지 최대 10.8초 필요
안정성
IEC 60751:2008에 정의된 방법에 따라 측정했을 때 최대 지정 온도에서 1000시간 후 최대 어는점 저항 변화 ±0.15°C(0.059)
절연 저항
500VDC 및 실온에서 측정 시 1,000MMΩ의 최소 절연 저항
교정 옵션
IEC 751 Class A 또는 B, 단일 포인트 교정, 교정 스케줄 또는 고객 지정 교정 범위, 모두 Callendar-Van Dusen 상수 사용
Rosemount™ 848T 무선 온도 트랜스미터
입력
2선, 3선 및 4선 RTD, 써모커플(Thermocouple), 0~1,000mV 및 0~10V, 2선, 3선 및 4선 옴(ohm), 4~20mA 신호를 포함한 4개의 개별적 구성이 가능한 입력
출력 신호
WirelessHART® 프로토콜
하우징
견고한 알루미늄 인클로저
교정 옵션
5-포인트 교정
인증/승인
위험 지역, 해양 유형, 전체 인증 목록은 전체 사양 참조
업데이트 비율
4초에서 60분까지 사용자 선택 가능
파워 모듈 수명
최대 10년 수명, 현장 교체 가능(별도 주문)
안테나 유형
외부형(표준과 확장 범위 옵션 선택)
Rosemount™ 114C 써모웰
써모웰(Thermowell) 계산
공인 엔지니어가 수행한 진동 주파수 계산(WFC) , 공식 보고서는 R21 주문
설계 한정자
모든 어플리케이션에 대해 루트, 보어 및 팁 직경 사용자 정의 가능
인증/승인
재질 인증, NACE, CRN(전체 인증 목록은 전체 사양 참조)
제품 시험
외부 압력 시험, 내부 압력 시험, (비파괴)침투탐상, X선, PMI(모든 목록은 전체 사양 참조)

특징

Rosemount™ 214C RTD 온도 센서
  • 박막 또는 권선형 설계의 단일 또는 이중 요소 Pt-100 RTD는 다양한 어플리케이션 요구사항 충족
  • 고진동 산업 어플리케이션을 견디도록 설계된 박막 센서
  • 높은 정확도, 이중 요소를 요구 및/또는 고온에 노출되는 어플리케이션을 위한 권선형 설계
  • 어플리케이션 유연성을 위해 –196 ~ 600°C(–321 ~ 1112°F)의 광범위한 온도 보장
  • Callendar-Van Dusen 상수를 사용해 트랜스미터-센서 일치가 가능하며 최고 수준의 정확도 제공
  • 임계 온도 측정 포인트를 보장하는 옵션인 Class A 정확도를 통해 공차와 정확도 기준을 충족
  • 다양한 인클로저 및 연결 헤드 옵션이 있는 조정 가능한 설계가 다양한 어플리케이션 요구 충족
  • 조정 가능한 스프링 장착 또는 콤팩트 스프링 장착 설치 스타일 포함
  • 북미 승인을 받아 위험 지역 요구사항 충족
Rosemount™ 848T 무선 온도 트랜스미터
  • 안전하고 비용 효과적인 WirelessHART® 기술은 >99%의 데이터 신뢰성 제공
  • 최상의 가격 솔루션으로 포인트당 4개의 구성 가능한 입력(RTD, 써모커플(Thermocouple), ohm, mV, 4~20mA 신호) 수용
  • 견고한 인클로저는 열악한 환경과 위험 지역 등, 거의 모든 공정에 설치 가능
  • 확장 범위 안테나는 원거리 설치가 가능해 무선 커뮤니케이션 지원
  • 고급 측정 모니터링을 위해 최대 8개의 경보를 사용자가 설정 가능
  • 장치 대시보드에서 간편한 장치 구성 및 진단 트러블 슈팅을 위한 쉬운 인터페이스 제공
  • 최대 10년간 유지 관리가 필요 없는 SmartPower™ 모듈로 트랜스미터를 분리하지 않고도 현장에서 교체 가능
  • 간편한 설치로 배선 비용 없이 빠르게 측정 포인트에서 계기 작업 가능
Rosemount™ 114C 써모웰
  • 스템 프로파일 옵션을 적용한 나사형, 플랜지형, Van Stone 및 용착 설치 스타일을 통해 어플리케이션 유연성 제공 가능
  • 스테인리스 강부터 실험적인 재질까지, 다양한 프로세스 사양을 충족하도록 광범위한 써모커플 재질 선택 가능
  • 진동 주파수 계산(WFC) 보고서 옵션으로 써모웰 설계와 공정 조건 사이의 호환성 보장
  • 루트, 보어, 팁 두께에 대한 유연한 설계 한정자를 이용해 특수 어플리케이션 요구사항에 맞출 수 있음
  • Van Stone 스타일은 비용 효율성을 위해 스템과 플랜지 재질이 다를 수 있음
  • NACE, 재료성적서 및 PMI를 포함한 써모웰 옵션을 통해 재질 추적성과 호환성 보장
  • 외부 정수압 테스트, 침투 탐상 테스트 등의 프로세스 요구 사항을 충족하는 특수 테스트 옵션
