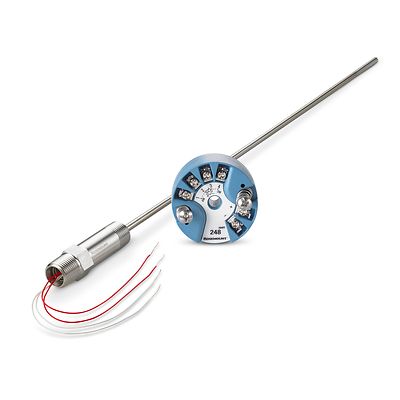

Rosemount™ 214C RTD 온도 센서 및 248 온도 트랜스미터

온도 범위

권선 요소의 경우, IEC 60751:2008에 따라 150시간 동안 20~500Hz 사이에서 1g의 진동 후 최대 어는점 저항 변화 0.05°C(0.020)

도선

24 AWG 와이어, FEP 절연, IEC 60751에 따른 컬러 코드

시간 상수/반응

IEC 60751:2008에 따라 유수에서 시험했을 때 50% 센서 응답에 도달하기까지 최대 10.8초 필요

안정성

IEC 60751:2008에 정의된 방법에 따라 측정했을 때 최대 지정 온도에서 1000시간 후 최대 어는점 저항 변화 ±0.15°C(0.059)

절연 저항

500VDC 및 실온에서 측정 시 1,000MMΩ의 최소 절연 저항

교정 옵션

IEC 751 Class A 또는 B, 단일 포인트 교정, 교정 스케줄 또는 고객 지정 교정 범위, 모두 Callendar-Van Dusen 상수 사용

입력

범용 센서 입력(RTD, T/C, mV, ohms)의 단일 센서 기능

출력 신호

4~20mA/HART™ 프로토콜

하우징

DIN B 헤드 장착

진단

개방/단락 센서 진단을 포함한 기본 진단

교정 옵션

5-포인트 교정

인증/승인

독립적인 제3자로부터 IEC 61508에 따른 SIL 2/3 인증, 위험 지역, 해양 유형, 모든 인증 목록은 전체 사양 참조
