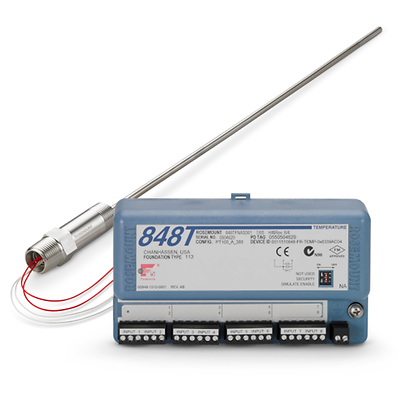

Rosemount-K-214C Sensor and 848T Transmitter

Rosemount™ 214C RTD 온도 센서 및 848T 온도 트랜스미터

자세히 알아보기

작업 공간에 추가

사양

Rosemount™ 214C RTD 온도 센서

온도 범위: 권선 요소의 경우, IEC 60751:2008에 따라 150시간 동안 20~500Hz 사이에서 1g의 진동 후 최대 어는점 저항 변화 0.05°C(0.020)

도선: 24 AWG 와이어, FEP 절연, IEC 60751에 따른 컬러 코드

시간 상수/반응: IEC 60751:2008에 따라 유수에서 시험했을 때 50% 센서 응답에 도달하기까지 최대 10.8초 필요

안정성: IEC 60751:2008에 정의된 방법에 따라 측정했을 때 최대 지정 온도에서 1000시간 후 최대 어는점 저항 변화 ±0.15°C(0.059)

절연 저항: 500VDC 및 실온에서 측정 시 1,000MMΩ의 최소 절연 저항

교정 옵션: IEC 751 Class A 또는 B, 단일 포인트 교정, 교정 스케줄 또는 고객 지정 교정 범위, 모두 Callendar-Van Dusen 상수 사용

Rosemount™ 848T 온도 트랜스미터

입력: 2선 및 3선식 RTD, 써모커플(Thermocouple), mV, 2선 및 3선 옴(ohm), 4~20mA 신호를 포함한 8개의 개별적 구성이 가능한 입력

출력 신호: FOUNDATION™ Fieldbus 프로토콜

하우징: 알루미늄 또는 스테인리스 강 정션박스

진단: 측정 검증

인증/승인: 위험 지역, 해양 유형, 전체 인증 목록은 전체 사양 참조

특징

Rosemount™ 214C RTD 온도 센서

박막 또는 권선형 설계의 단일 또는 이중 요소 Pt-100 RTD는 다양한 어플리케이션 요구사항 충족
고진동 산업 어플리케이션을 견디도록 설계된 박막 센서
높은 정확도, 이중 요소를 요구 및/또는 고온에 노출되는 어플리케이션을 위한 권선형 설계
어플리케이션 유연성을 위해 –196 ~ 600°C(–321 ~ 1112°F)의 광범위한 온도 보장
Callendar-Van Dusen 상수를 사용해 트랜스미터-센서 일치가 가능하며 최고 수준의 정확도 제공
임계 온도 측정 포인트를 보장하는 옵션인 Class A 정확도를 통해 공차와 정확도 기준을 충족
다양한 인클로저 및 연결 헤드 옵션이 있는 조정 가능한 설계가 다양한 어플리케이션 요구 충족
조정 가능한 스프링 장착 또는 콤팩트 스프링 장착 설치 스타일 포함
북미 승인을 받아 위험 지역 요구사항 충족

Rosemount™ 848T 온도 트랜스미터

트랜스미터가 장치당 최대 8개의 온도 측정 포인트까지 추가할 수 있어 공정제어 비용을 절감할 수 있습니다.
서로 가까운 거리의 여러 지점 측정이 가능해 설치 및 배선이 간소화됩니다.
고밀도 응용 분야를 위해 개별 구성이 가능한 RTD, 써모커플(Thermocouple), 옴(ohm) 및 mA 입력 지원
기존 아날로그 계기를 FOUNDATION™ Fieldbus 환경에 통합하여 디지털 기능성이 추가됩니다.
버스 구동 방식의 트랜스미터는 장치 설치에 필요한 배선의 양 감소
측정 검증 진단 기능이 데이터 이상 및 스케일 오류를 감지해 가동 중단을 방지합니다.
장치 대시보드에서 간편한 장치 구성 및 진단 트러블 슈팅을 위한 쉬운 인터페이스 제공
