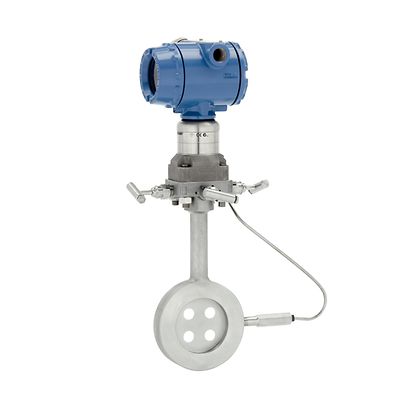

Rosemount-3051SFC Orifice Plate Flow Meter

Rosemount™ 3051SFC 컴팩트 오리피스 유량계

크기
견적 요청
자세히 알아보기
작업 공간에 추가

선정 제품 설명

단일 장치에서 다변수 측정을 제공하는 Rosemount 3051SFC 컴팩트 오리피스 유량계는 정확한 유량 측정을 지원합니다. 이 유랑계는 폐쇄형 루프 제어, 범용 모니터링 및 상거래용 운송 응용 분야에 대한 측정을 제공하는 컴팩트 오리피스 플레이트, 특허 보유 4구 컨디셔닝 플레이트 또는 평균 피토 튜브로 제작되었습니다. 최대 12인치(300mm)의 라인 사이즈에서 사용 가능한 이 기본 요소는 가스, 액체 및 증기 서비스용으로 설계되었으며 까다로운 공정 조건에서 작동합니다. 또한 이 장치는 완전히 보상된 질량 유량 측정을 위해 자체적으로 유량을 계산하도록 제작되었으며, WirelessHART®를 포함한 여러 통신 프로토콜을 제공합니다.

사양

보증
최대 15년 제한 보증
Rangedown
최대 200:1(14:1 flow turndown)
측정 범위
최대 1000inH2O(2.48bar) 차압, 최대 3626psia(250.00bar) 절대압, 최대 3626psig(250.00bar) 게이지압
라인 크기
15~300mm(0.5~12인치)
출력
차압, 정압, 공정 온도, 스케일 변수, 질량 유량, 부피 유량, 에너지 유량
통신 프로토콜
4-20mA HART®, WirelessHART®, FOUNDATION™ 필드버스
습식 자재 공정
316 SST
진단
기본 진단, 루프 무결성, 공정 정보, 플러그형 임펄스 라인
인증/승인
타사 IEC 61508에 따라 SIL 2/3 인증, NACE, 위험 지역, 모든 인증 목록은 전체 규격 참조
업데이트 비율
1초에서 60분까지 사용자 선택 가능
파워 모듈 수명
최대 10년 수명, 현장 교체 가능(별도 주문)
무선통신 거리
표준형 안테나(225m), 확장형 안테나(800m), 분리형 안테나(225m), 분리형 고출력 안테나(1km)

특징

  • 자체적으로 유량을 계산하여 완벽히 보상된 질량 유량값을 곧바로 보고 가능
  • 콤팩트 오리피스 플레이트는 15~300mm(0.5~12인치)까지 다양한 사이즈가 가능하여 유연하게 적용할 수 있습니다.
  • 고급 진단 기능으로 비정상 공정 상태 및 전기적 루프 문제 탐지
  • Callendar-Van Dusen 센서 일치가 온도 정확도를 향상하여 동급 최고의 유량 계산이 가능
  • 'Ultra for Flow' 성능의 옵션은 ±0.04%의 reading 정확도로 최적화된 유량을 측정합니다.
  • 유량계를 완벽하게 설정한 상태에서 누수 테스트까지 거쳐 제공되어 현장에서 곧바로 빠르게 설치 가능
  • 유량계 기술로 불필요한 배관 침투를 없애 오류가 거의 없는 통합된 솔루션 제공
  • Primary Element에는 설치 단순화를 위한 셀프 센터링 메커니즘(옵션)이 포함됩니다.
  • 타사의 IEC 61508에 따른 SIL 2/3 인증 및 안전한 설치를 위한 FMEDA 데이터의 사전 사용 인증서
  • 컴팩트 피토 튜브, 특허 보유 4구 오리피스 플레이트 또는 표준 ASME/ISO 코너 탭 오리피스 중에서 선택하여 간단하게 설치할 수 있습니다
  • 안전하고 비용 효과적인 WirelessHART® 기술은 배선 비용 없이 >99%의 데이터 신뢰성 제공
  • 최대 10년간 유지 관리가 필요 없는 SmartPower™ 모듈로 트랜스미터를 분리하지 않고도 현장에서 교체 가능
