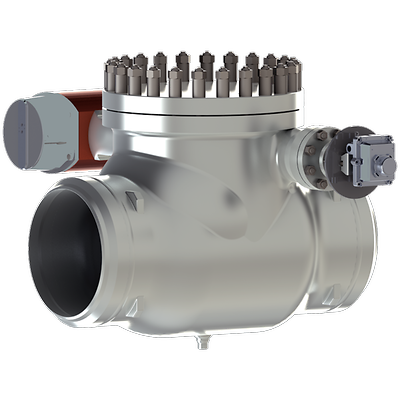

Sempell-P-model 803 bled steam check valves

Sempell 모델 803 스윙 체크 밸브

영업부에 문의

선정 제품 설명

자유롭게 스윙하는 설계로 밸브가 디스크 무게로 닫힐 수 있도록 하여 역류로 인한 터빈의 손상을 방지합니다.

특징

  • 유지 보수가 적은 글래드를 다시 조일 수 있습니다.
  • 디스크 및 본체 시트의 표면 경화된 씰링 면.
  • 연소된 샤프트에 의한 낮은 마찰력.
  • 표면 처리된 베어링이 상대적 움직임을 가지는 각 부품을 향합니다.
  • 본체를 간편하게 분해할 수 있습니다.
  • 디스크 레버에서 제어 각도를 직접 기계적으로 측정합니다.
  • 공압 또는 유압 액추에이터 마운팅.
  • 증기 유체 방향에서 볼 때 오른쪽 또는 왼쪽으로 장착할 수 있는 액추에이터.
  • 표준으로 제공되는 다양한 용접부 및 플랜지 설계에 의한 범용 연결.
  • 고객의‘ 요청에 따라 치수, 재질 및 기타 작동기와 관련된 용접부의 편차 설계가 제공되고 스위치 및 특수 설계가 제한됩니다.

사양

본체 디자인
긴 패턴
소재
합금, 탄소강, 금속, 강철
운영 온도
고온
압력 클래스
ASME, PN
공정 연결 유형
BWE
시트/씰 유형
금속간, 스윙
셧오프 클래스
클래스 V(FCI 70-2)
표준
ASME B16.34
스타일
직접작동
밸브 크기
5인치, 6인치(DN150) 이상, NPS 3 / DN 80, NPS 4 / DN 100
밸브 크기 표준
DN, NPS
밸브 유형
공학 제품
