  • TESCOM™ 12 시리즈 무스프링 무나사산 압력 레귤레이터

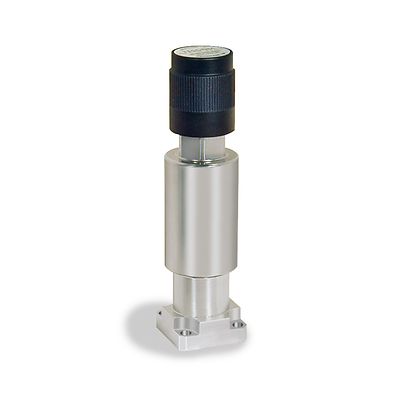

Tescom-P-12 Springless

TESCOM™ 12 시리즈 무스프링 무나사산 압력 레귤레이터

주문 상태 확인
문의하기
견적 요청
전문가와 상담하기

선정 제품 설명

12 시리즈는 초소형 초고순도 IGS/VCR® 감압 레귤레이터입니다. 12 시리즈는 5 Ra 또는 10 Ra 마이크로인치 마감, 결합된 다이어프램 및 내부에 스프링과 나사산이 없는 구조를 제공합니다. 이 제품은 150psig/10.3bar의 입구 압력과 250mmHg-15, 30, 60, 100psig/250mmHg-1.0, 2.1, 4.1, 6.9bar의 출구 압력 및 최대 120SLPM의 유량을 제공합니다. OEM 공구, 가스 박스 및 저압 가스 캐비닛에 사용하기에 이상적입니다.

사양

압력 레이팅
최대 주입구 압력:
150psig/10.3bar

최대 배출구 압력:
250mm Hg-15psig/250mm Hg-1.0bar
0~30, 0~60, 0~100psig/0~2.1, 0~4.1, 0~6.9bar
소재
본체: 316L VAR 스테인리스 강
다이어프램: Hastelloy®
시트: PCTFE
밸브 스템: Hastelloy®
나머지 재료: 316L VAR 스테인리스 강
운영 온도
-40°F~140°F/-40°C~60°C
연결
용접 피팅: 1/4 VCR® 또는 관 말단
표면 장착: 1.125 또는 1.50 점유 공간
유량 용량
표준: Cv = 0.04
고유량: Cv = 0.08
무게
VCR®, IGS: 0.60lb/0.3kg
A-스타일: 1.08lbs/0.5kg
추가 정보
맞춤 개조나 완전한 시스템 솔루션에 대해서는 해당 지역 영업 사무소에 문의하십시오.

특징

  • 최첨단 OEM 가스 시스템에 적합한 제품
  • 초고감도 압력 제어로 MFC 성능을 향상합니다.
  • 매우 다양한 설비에서 탁월한 성능 제공
  • 2SCFM에서 120SLPM까지의 유량
  • 초소형 부품으로 탁월한 압력 저하 및 재현성 제공
  • 높은 누설 무결성을 위한 금속-금속 다이어프램 및 본체 씰
  • 10 Ra 또는 5마이크로인치 내부 표면 마무리
  • SEMI F19 및 SEMI 모듈식 인터페이스 사양을 충족합니다.
