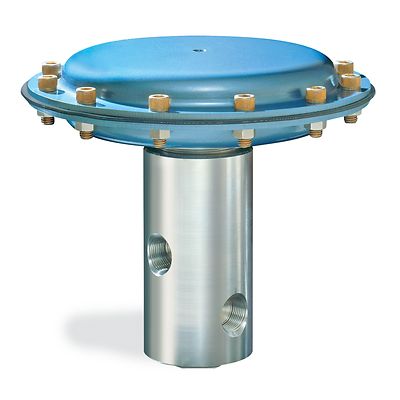

Tescom-P-54-2200

TESCOM™ 54-2200 시리즈 압력 레귤레이터 유압

주문 상태 확인
문의하기
견적 요청
전문가와 상담하기

선정 제품 설명

54-2200 시리즈 감압 레귤레이터는 고유량 및 고압 유압 설비를 위한 제품입니다. 인입구 및 배출구 압력 정격은 최대 유량 60GPM / 127LPM에서 최대 8000psig / 552bar 및 Cv = 2.0입니다. 스프링, 공기 및 돔 부하식 버전을 사용할 수 있습니다. 경화 스테인리스 강 시트 및 포핏은 우수한 내마모성을 제공합니다. 유압 작동식 분출 방지 장치(BOP), 유압 동력 장치(HPU) 및 유압 부품 테스트에 사용하기에 이상적입니다.

사양

최대 주입구 압력
8000psig / 552bar
배출구 압력 범위
1500, 3000, 5000, 6000, 8000 psig / 103, 207, 345, 414, 552 bar

레귤레이터는 모든 압력 범위에서 0psig로 배출합니다
소재
본체: 303 또는 316 스테인리스 강 시트, 메인 밸브, 센서: 17-4 PH 스테인리스 강 O-링: Buna-N, Viton-A®, Kalrez®, 에틸렌 프로필렌 백업 링: Teflon®
보닛 , 나머지 부품
303 스테인리스 강
주변 작동 유체 매체 온도
-40°F ~ 200°F / -40°C ~ 93°C(선택된 씰링 재료에 따라 다름, TESCOM으로 문의)
포트 크기 및 유형
3/4
SAE, NPTF, MS33649
1/2, 1
플랜지
유량 용량
주 밸브: Cv = 2.0
배기 밸브: Cv = 1.6
부하 유형
스프링, 돔, 공기
무게(대략)
15lbs / 6.8kg
추가 정보
맞춤 개조나 전체 시스템 솔루션에 대해서는 해당 지역 영업 사무소에 문의하십시오.

특징

  • 거친 환경을 위한 견고한 디자인
  • 압력 감쇠 오리피스는 안정성을 향상시킵니다.
  • 피스톤 스타일 센서, 평형 메인 밸브 포핏 및 조절 불가능한 수동 배출 시스템이 특징입니다.
  • 경화 17-4 스테인리스 강 시트는 연마성 유압 설비에서 장기간 서비스를 제공합니다.
  • 측면 장착이 표준입니다.
  • 스프링, 유압 / 돔 및 공기 부하식 버전으로 제공됩니다.
  • TESCOM ER5000 전기 공압 컨트롤러와 호환
  • 플랜지 말단 연결부 사용 가능
