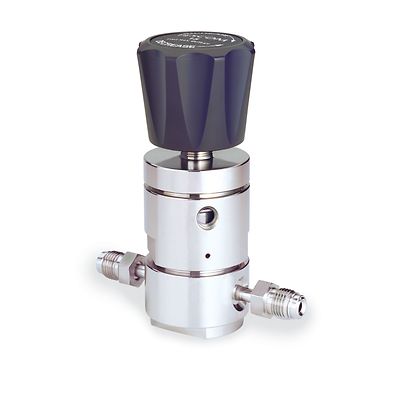

TESCOM™ 64-5000 시리즈 대기압 이하 압력 조절기

주문 상태 확인
문의하기
견적 요청
전문가와 상담하기

선정 제품 설명

64-5000 시리즈 초고순도, 절대/대기압 이하 감압 조절기는 10 Ra 표면 마무리를 제공합니다. 주입구 압력은 120, 600 또는 3500psig/8.3, 41.4 또는 241bar이며, 배출구 압력 범위는 50mmHg 절대 - 15~100psig/50mmHg 절대 - 1.0~6.9bar입니다. 진공 압력 제어, 독성 가스 분석, 밸브 매니폴드 박스, 가스 캐비닛 및 반도체 제조에 사용하기에 이상적입니다.

사양

압력 레이팅
최대 주입구 압력: 120, 600 또는 3500psig/8.3, 41.4 또는 241bar
배출구 압력 범위: 50mm Hg 절대 -
15, 30, 60, 100psig/1.0, 2.1, 4.1, 6.9bar
본체 재질
316L 스테인리스 강 전해 연마 또는 316L VAR 스테인리스 강 전해 연마
밸브 시트
Teflon®, PCTFE
다이어프램
316L 스테인리스 강
밸브 스템, 스프링 및 밸브 가이드
316 스테인리스 강
운영 온도
Teflon® 시트: -40°F~160°F/-40°C~71°C
PCTFE 시트: -40°F~140°F/-40°C~60°C
포트 크기 및 유형
1/4 H.P.I.C.
1/4, 1/2 수형 스위블
1/4, 1/2 암형 스위블
IN 포트: 1/4 수형, OUT 포트: 1/4 암형
IN 포트: 1/4 암형, OUT 포트: 1/4 수형
1/4 튜브 스터브
유량 용량
Cv = 0.24(120psig/8.3bar 모델)
Cv = 0.15(600psig/41.4bar 모델)
Cv = 0.06(3500psig/241bar 모델)
무게
2lbs/0.9kg
추가 정보
맞춤 개조나 전체 시스템 솔루션에 대해서는 해당 지역 영업 사무소에 문의하십시오.

특징

  • 진공 및 낮은 양압을 제어하기 위한 음의 바이어스
  • 10Ra 마이크로인치/0.25마이크로미터 내부 표면 마감
  • 높은 누설 무결성을 위한 금속-금속 다이어프램 및 본체 씰
  • Hastelloy® 트림 옵션을 제공합니다.
