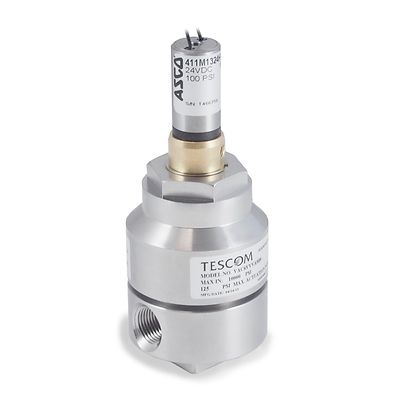

Tescom-P-VAVG

TESCOM™ VAVG 시리즈 실험실 밸브

견적 요청
주문 상태 확인
애니메이션 보기
전문가와 상담하기

선정 제품 설명

VA 및 VG 시리즈는 공기 구동식 밸브로서, Normally open/Normally closed 기능, 6,000, 10,000 및 15,000psig / 414, 690 및 1,034bar의 작동 압력, 매우 높은 수명 주기 및 옵션으로 솔레노이드 밸브 일체형 제품을 제공합니다. 액체 및 가스 응용 분야에 적합 고압 주기 테스트, 공압 및 유압 제어 패널 및 R&D 실험실에서 사용하는 데 적합합니다.

사양

최대 운영 압력
3,500, 6,000, 10,000psig / 241, 414, 690bar
본체 재질
황동, 316 스테인리스 강
시트 재질
CTFE, PEEK, Tefzel® ETFE, Vespel®
O-링
Buna-N, Kalrez®, Viton®, 에틸렌 프로필렌(E.P.), 우레탄
백업 링
Teflon®, CTFE
밸브 스템
17-4 스테인리스 스틸
나머지 부품
316 스테인리스 강, 황동
VA 시리즈 포트 크기 및 타입
1/4 NPTF, 3/8 NPTF, 1/4 SAE, 1/8 NPTF(Cv를 .5로 변경)
VG 시리즈 포트 크기 및 타입
3/8 NPTF, 1/2 NPTF, 3/4 NPTF, 3/8 SAE, 1/2 SAE
유량 용량
VA 시리즈 밸브: Cv = 0.75
VG 시리즈 밸브: CV = 2.0
무게(대략)
VA 시리즈 밸브: 3 lbs / 1.4kg
VG 시리즈 밸브: 5lbs / 2.3kg
추가 정보
맞춤 개조나 전체 시스템 솔루션에 대해서는 해당 지역 영업 사무소에 문의하십시오.

특징

  • 균형을 맞춘 포핏 설계를 통해 높은 신뢰성과 탁월한 수명 주기를 보장합니다.
  • 상시 열림 또는 상시 닫힘
  • 최소 작동 기압: 60psig / 4.1bar - 최소
  • 최고 운영 압력: 6,000psig / 414bar 최대(황동), 10,000psig / 690bar 최대(스테인리스 강)
  • 15,000psig / 1,034bar 버전이 지원됩니다.
  • ISO 10524에 따른 단열 압축 테스트를 통과한 산소 모델도 지원됩니다.
  • 선택적 공압 지원 솔레노이드 밸브 작동(12V, 24V 또는 115V)
