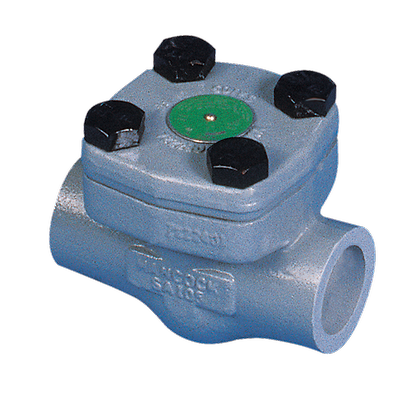

Yarway-P-P001032

Yarway 시리즈 5540

선정 제품 설명

스프링 장착형, 글로브 스타일 리프트 체크 밸브 ASME 등급 800은 수평 및 수직 파이프 응용 분야에 설치될 수 있습니다.

특징

  • 디스크가 스프링에 장착되어 있어 어느 위치에서든 확실하게 닫힙니다.
  • 디스크는 밸브의 전체 압력 온도 범위에서 누출 방지 씰링을 보장하기 위해 경화되고 접지되고 래핑됩니다.
  • 시트는 스텔라이트로 오버레이되어있거나 동등한 표면 경화를 갖추고 있습니다.
  • 일체형 시트 표면 경화는 베이스 소재에 직접 오버레이되어 시트 뒤쪽의 누출 가능성을 방지합니다.
  • 평평하고 정밀 기계 처리되고 래핑된 실링 표면은 높은 충격이 가해지는 시트로 인한 손상을 제거합니다.
  • 최대 성능을 제공하도록 모든 내부 표면이 정확히 기계 가공됩니다.
  • 소켓 용접 마감이 표준으로 제공됩니다.
  • 표준 본체 및 보닛 재질은 탄소강 (ASME SA105)입니다.
  • 코드는 ASME 16.34 및 ASME 보일러 및 압력 용기 코드, 섹션 I을 준수합니다.
인증
ASME B31.1, CE, PED
종단 연결
소켓 용접, 나사산형
응용 분야
보일러, 보일러, 바이오매스 보일러 및 동력 보일러, 청정증기, 펌프, 밸브 및 매니폴드, HRSG, 일반 서비스
바디 디자인
짧은 패턴
소재
316 스테인리스 강, 합금, 탄소강, 금속, 스테인리스, 강철, 스테인리스 강
운영 온도
고온, 204 C(400 F) 이상
압력 등급
ASME
공정 연결 유형
SWE, 나사산형
시트/씰 유형
금속 간
차단 등급
클래스 V(FCI 70-2)
표준
ASME B16.34
스타일
역류 방지 밸브
밸브 크기
NPS 1-1/2 / DN 40, NPS 2 / DN 50, NPS 1/2 / DN 15, NPS 1-1/4 / DN 32, NPS 1 / DN 25
밸브 크기 표준
NPS
매체
뜨거운 물, 액체, 증기, 물
