Sensia, AMS 장치 관리자 및 Softing smartLink SW-HT를 사용하여 FPSO 프로젝트를 위한 완전한 HART 장치 통합 잠금 해제

비즈니스 결과

• 전체 HART 진단 및 장치 데이터를 노출시키기 위해 Softing smartLink SW-HT, Rockwell PlantPAx 및 Emerson AMS 장치 관리자를 매끄럽게 통합합니다.
• 물리적 HART 멀티플렉서(HART 멀티플렉서)에 비해 제어 캐비닛 공간 20-30%를 절약합니다.
• 배선 및 엔지니어링 시간을 대폭 단축하여 프로젝트 납품 및 시운전 속도를 높일 수 있습니다.
• 중앙 집중식 가시성을 통해 상부 및 선체 시스템 전반에서 수천 개의 HART 계기를 확장 가능 관리합니다.
• 운영 유연성 향상 — 대대적인 재배선 공정을 거치거나 캐비닛 변경 없이 기기를 더 쉽게 추가, 제거 또는 수정할 수 있습니다.
• 아직 활용되지 않은 HART 진단 데이터(산업 컨텍스트: 플랜트에 100,000+ 개의 HART 장치가 있을 수 있고 진단 데이터가 많이 사용되지 않을 수 있음)를 잠금 해제하여 더 나은 예측 유지보수를 제공하고 예측되지 않은 가동 중단을 줄일 수 있는 검증된 접근 방식.

응용 분야

• 단일 AMS 장치 관리자 서버가 7개의 smartLink SW-HT 인스턴스에 연결되어 물리적 멀티플렉서 하드웨어가 아닌 소프트웨어 멀티플렉싱을 통해 HART 장치 데이터에 대한 전체 액세스를 제공합니다.
• 상부 및 선체 시스템이 모두 포함되었습니다.
  • 상부: PCS(~1,500개 장치), PSD(~1,500개), FGS(~2,000개), PKG(타사 시스템 ~3,000개)
  • 선체: HCS(~500), HSD(~500), PKG(타사 시스템 ~3,000)

고객

Sensia는 Rockwell Automation(53%)과 Schlumberger(47%)의 합작 투자 회사로, 2019년 2월 19일 설립되었고, 석유 및 가스 산업을 위한 통합 자동화 및 디지털 솔루션을 제공합니다.

Rockwell Automation(NYSE: ROK은 선도적인 산업 자동화 기업이며, Schlumberger(Schlumberger, NYSE: SLB)는 저수지 특성화, 시추, 생산 및 처리 분야의 글로벌 기술 선도 기업입니다. | 스위스 비스프

과제

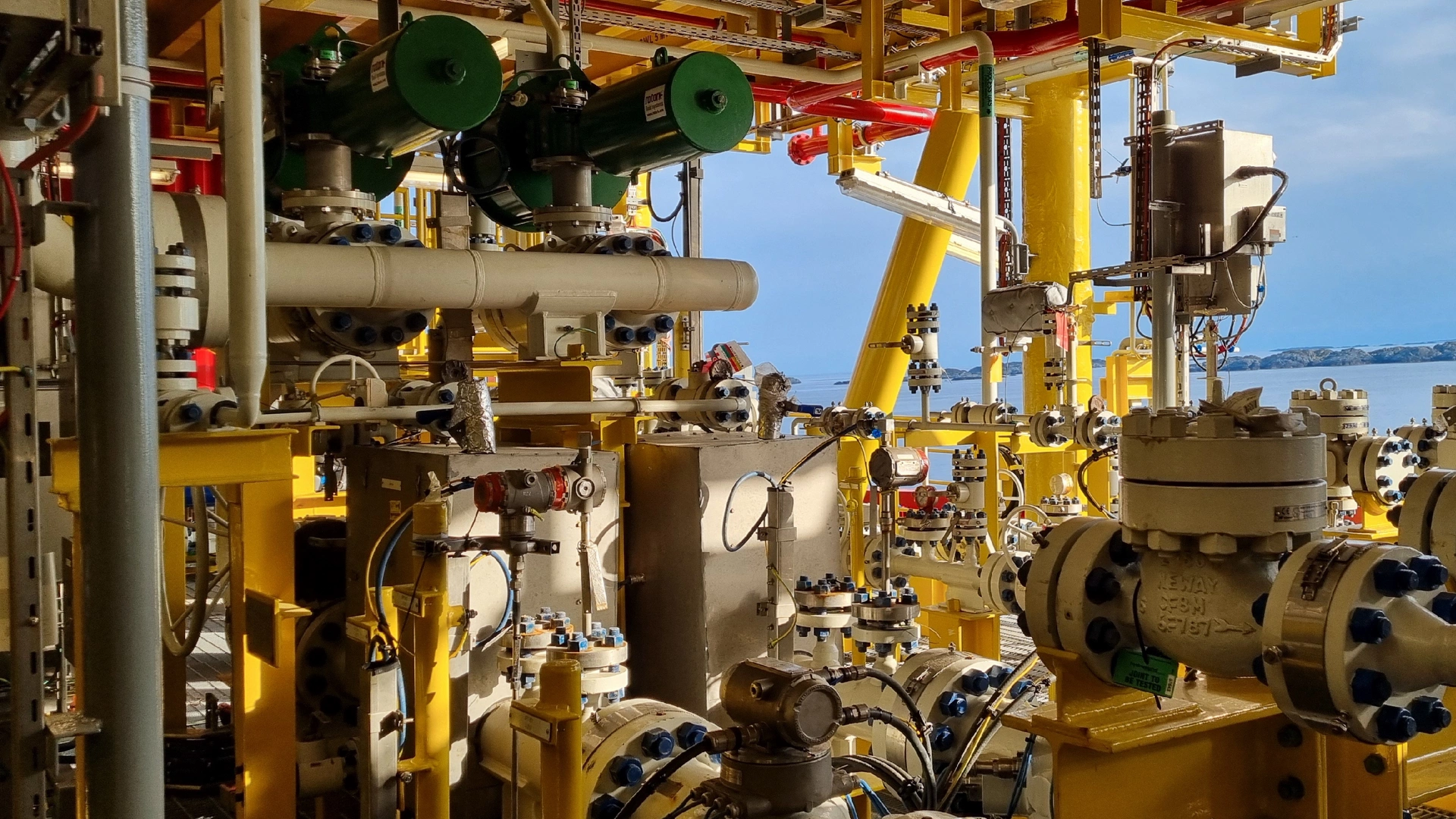

FPSO 프로젝트는 120+ 시스템 캐비닛에 분산된 12,000개의 HART I/O를 포함하여 총 45,000개의 I/O 포인트를 통합해야 했습니다. Sensia의 SOW(Statement of Work)는 Emerson AMS 장치 관리자와 완전한 HART 통합을 요구했습니다. 프로젝트 주요 제한 사항 및 목표:

• 공간이 제한된 제어 캐비닛 설치 공간을 최소화합니다.
• 물리적 HART 멀티플렉서(HART 멀티플렉서)에 비해 배선 복잡성을 최소화하고 엔지니어링 시간을 단축시킵니다.
• 프로젝트 납품 및 시운전 일정을 단축합니다.
• 상부 및 선체 시스템에서 수천 개의 HART 장치를 중앙 집중식으로 모니터링 및 관리할 수 있게 합니다.

솔루션

Sensia는 Softing, Rockwell Automation 및 Emerson과 제휴하여 하드웨어 멀티플렉서(MUX)가 필요 없는 이더넷 기반 HART 통합 아키텍처를 구축했습니다.

솔루션 구성 요소 및 아키텍처:

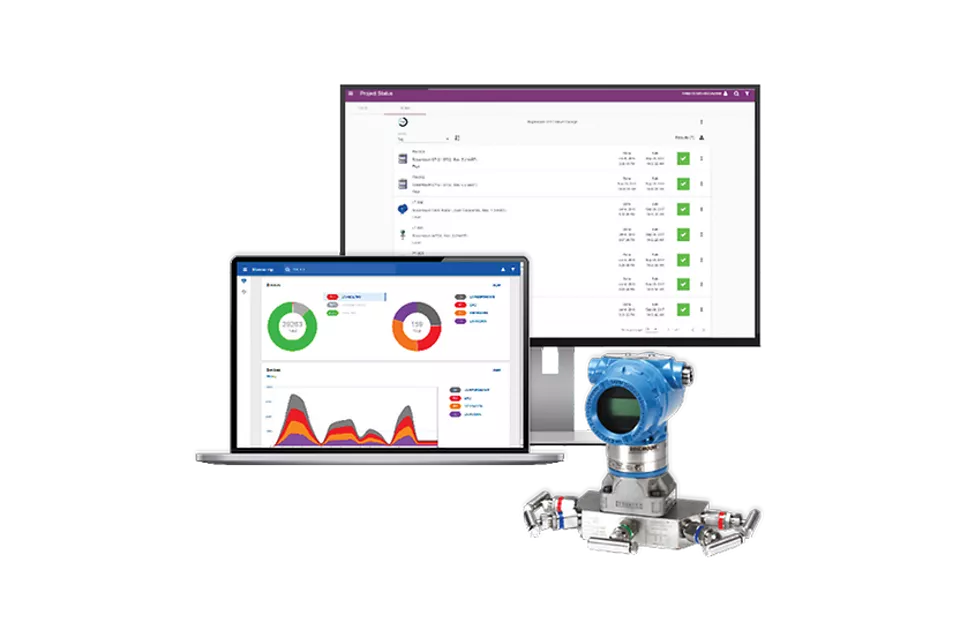

• 중앙 집중식 장치 구성, 진단, 모니터링 및 문제 해결을 위한 AMS 장치 관리자(중앙 서버).
• Softing smartLink SW-HT 미들웨어 — 7개의 Allen-Bradley PLC의 HART I/O에 연결된 7개의 가상 smartLink SW-HT 인터페이스(각각 Microsoft Hyper-V에서 실행됨).
• Rockwell PlantPAx DCS 통합으로 공정제어 조정 및 가시성을 확보합니다.
